電動機的出線端標志

文章出處:旋志-大蘭電機責任編輯:鵑鵑人氣:-發表時間:2015-12-12 09:00【

1、電動機旋轉方向

對于只有一個軸伸或有兩個不同直徑軸伸的電動機,其旋轉方向是從軸伸端或從大直徑軸伸端,看轉子的旋轉方向。如果電機有兩個直徑相同的軸伸或沒有軸伸,則看旋轉方向的人:

①如果一端有換向器或集電環,則應站在無換向器或集電環端。

②如果一端有換向器,另一端有集電環,則應站在集電環端。

如果按①、②會引起誤解時,則需另行規定。

2、電動機線端標志

適用于三相異步電機向外引出的接線柱,它只說明繞組的功用和接線柱相對于繞組(如始端、末端、分接頭)的安排,不涉及接線柱的具體結構及其在電機上的空間排列,電機通過其接線柱與負載相連接。

接線標志一般按順序由數字、英文大寫特征字母、數字三部分組成,例如1U2。繞組以特征字母區別,對各個繞組規定的特征字母見下表。特征字母前的數字區別空間上分離或?qū)俨煌娏飨到y(tǒng)但起同樣作用的繞組(同一特征字母),例如并聯各支路繞組、變極電機的繞組等。特征字母的數字區別繞組連接端,始端用1(如U1),末端用2(如U2),中間的分接頭從1-2依次和3、4、5等注明。若不會引起混淆,前后數字可省去。

對控制微特電機,其線端標志應符合GB7345《控制微電機基本技術要求》。

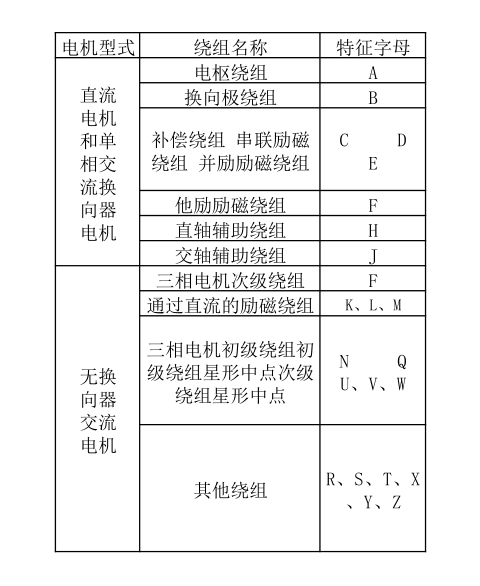

接線標志表
