今天大蘭電機小編跟大家聊聊電動機繞組的結構，其主要分下列幾種型式：

一、以定子繞組形成磁極來區分

定子繞組根據電動機的磁極數與繞組分布形成實際磁極數的關系，可分為顯極式與庶極式兩種類型。

1.顯極式繞組

在顯極式繞組中，每個（組）線圈形成一個磁極，繞組的線圈（組）數與磁極數相等。

在顯極式繞組中，為了要使磁極的極性N和S相互間隔，相鄰兩個線圈（組）里的電流方向必須相反，即相鄰兩個線圈（組）的連接方式必須尾端接尾端，首端接首端（電工術語為“尾接尾、頭接頭”），也即反接串聯方式。

2.庶極式繞組

在庶極式繞組中，每個（組）線圈形成兩個磁極，繞組的線圈（組）數為磁極數的一半，因?yàn)榱戆霐?shù)磁極由線圈（組）產生磁極的磁力線共同形成。

在庶極式繞組中，每個線圈（組）所形成的磁極的極性都相同，因而所有線圈（組）里的電流方向都相同，即相鄰兩個線圈（組）的連接方式應該是尾端接首端（電工術語為“尾接頭”），即順接串聯方式。

二、以定子繞組的形狀與嵌裝布線方式區分

定子繞組根據線圈繞制的形狀與嵌裝布線方式不同，可分為集中式和分布式兩類。

1.集中式繞組

集中式繞組一般僅有一個或幾個矩形框線圈組成。繞制后用紗帶包扎定型，再經浸漆烘干處理后嵌裝在凸磁極的鐵心上。直流電動機、通用電動機的激磁線圈，以及單相罩極電動機的主極繞組都采用這種繞組。

2.分布式繞組

采用分布式繞組的電動機定子沒有凸性的極掌，每個磁極都是由一個或幾個線圈按照一定的規律嵌裝布線組成線圈組。根據嵌裝布線排列的形式不同，分布式繞組又可分為同心式、迭式兩類。

（1）同心式繞組  同心式繞組是同一線圈組的幾個大小不同矩形線圈，按同一中心的位置逐個嵌裝排列成回字形的型式。同心式繞組又分單層與多層。一般單項電動機和部分小功率三相異步電動機的定子繞組采用這種型式。

（2）迭式繞組  迭式繞組是所有線圈的形狀大小完全相同（單雙圈例外），分別以每槽嵌裝一個線圈邊，并在槽外端部逐個相迭均勻分布的型式。迭式繞組又分單層迭式和雙層迭式兩種。在每槽里只嵌一個線圈邊的為單層迭式繞組，或稱單迭繞組；每槽嵌兩個屬不同線圈組的線圈邊（分上下層）為雙層迭式繞組，或稱雙迭繞組。迭式繞組由于嵌裝布線方式的變化不同，又有單雙圈交叉布線排列與單雙層混合布線排列之分；此外，從繞組端部的嵌裝形狀稱為鏈形繞組、籃形繞組，實際上均屬迭式繞組。一般三相異步電動機的定子繞組較多采用迭式繞組。

三、轉子繞組

轉子繞組基本上分鼠籠型和繞線型兩類。鼠籠型結構較簡單，其繞組過去為嵌銅條，目前多數采用澆鑄鋁，特殊的雙鼠籠轉子具有兩組鼠籠條。繞線型轉子繞組與定子繞組相同，也分迭式與另外一種波型繞組。波型繞組的外形與迭式繞組相似，但布線方式不同，它的基本元件不是整個線圈，而是單匝單元線圈，嵌裝后需逐個焊接成線圈組。波形繞組一般應用于大型交流電動機的轉子繞組或中大型直流電動機的電樞繞組。

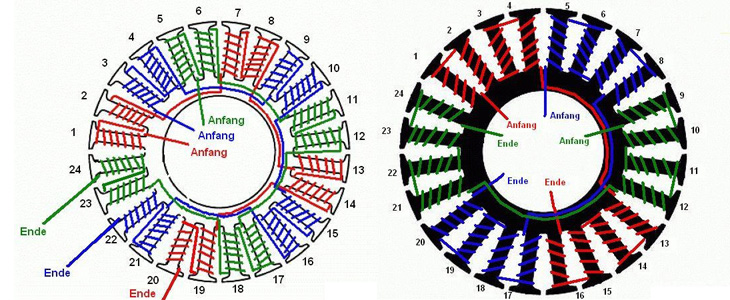

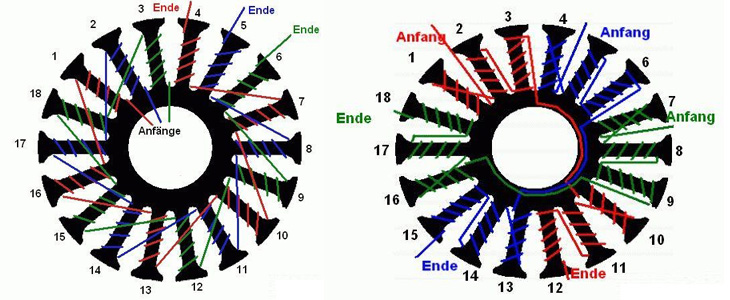

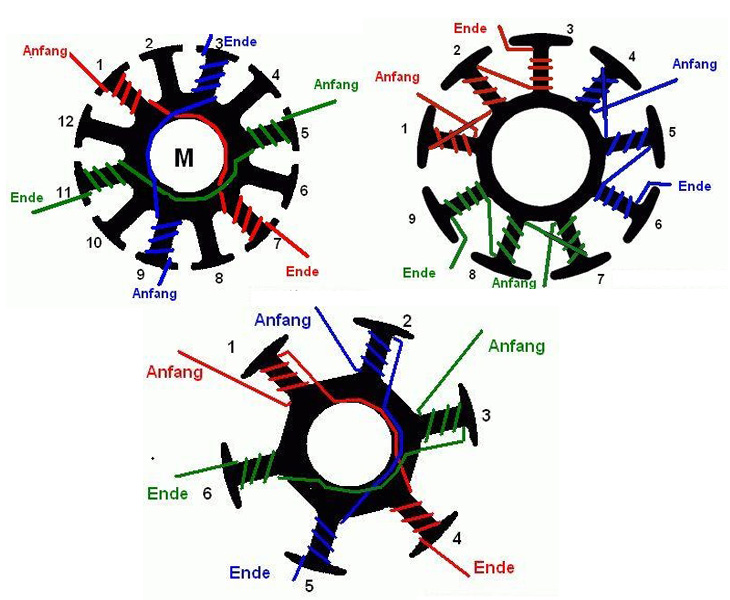

四、以下是各種定子的繞線方法
