在某些場合需要電動機在運行一段時間之后，自動停車（停止轉動），然后再自動啟動運行，這樣反復進行就是間歇運行。如下圖所示便是一款電動機的間歇運行控制電路接線圖。今天大蘭電機廠家就跟大家講解電動機間歇運行的2種控制電路接線圖。

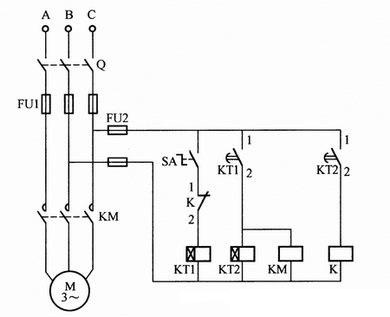

第一種電動機間歇運行控制電路接線圖

當合上電源開關Q和控制開關SA時，通電延時繼電器KT1得電吸合。待延時時間到，其延時閉合常開觸點KT1(1-2)閉合，使時間繼電器KT2和接觸器KM得電吸合，KM的主觸點閉合，使電動機得電起動運轉。

當KT2延時時間到，其延時閉合常開觸點KT2 (1-2)閉合，使繼電器K得電吸合，其常閉觸點K（1-2）斷開，使時間繼電器KT1斷電釋放，使其已閉合常開觸點KT1（1-2）斷開，KT2和KM斷電釋放，KM的主觸點斷開，電動機停止運轉；已閉合的KT2常開觸點KT2 (1-2)斷開，K斷電釋放，其已斷開的常閉觸點K (1-2)恢復閉合，KT1再次得電吸合，延時一定時間后電動機再次起動運轉。這樣周而復始地起動運轉一停止一再起動運轉一再停止，形成電動機的間歇運行。

當需停止時，扳動控制開關SA即可。

本電路適用于間歇運行設備，如機床潤滑油供給系統的液壓油泵電機等。

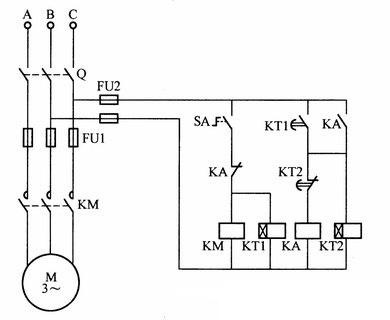

下圖是另一種電動機間歇運行控制電路。當控制開關SA置于間歇運行位置時，KM得電使電動機起動運行，同時時間繼電器KT1得電。當KT1延時時間（運行時間）到，其常開觸點閉合，使中間繼電器KA得電，同時KA自鎖時間繼電器KT2得電，KA常閉觸點斷開，KM斷電，電動機停止運行。當KT2延時時間（間歇時間）到，其常閉觸點斷開，KA斷電，其常開觸點斷開，KT2斷電。KA的常閉觸點閉合，使KM又得電，電動機再次起動運行，使系統進入循環過程。
