一、口訣

電動機運行保安全，使用之前測絕緣。

測量采用兆歐表，儀表產生高壓電。

電壓規格分四級，常用五百和一千。

二百五和兩千五，根據被測電壓選。

五百以下用五百，一千用到三千三。

再高使用兩千五，二百五為安全電。

傳統儀表叫搖表，因?yàn)榘l(fā)電用手搖。

新型儀表數字化，內裝電池精度高。

搖表轉速應多少？轉動兩圈用一秒。

讀數穩定記錄值，確定結果低或高。

絕緣合格值多少？熱態數值有國標。

電機電壓每千伏，絕緣電阻超一兆。

低壓電機冷態值，最低限值為五兆。

高壓電機未定數，供需雙方協商好。

若要測定吸收比，開始搖測把時針。

計時單位使用秒，十五/六十把數記。

后值前值來相比，得值即為吸收比。

該值低于一點三，烘干繞組去潮氣。

二、說明：

1、測量電動機絕緣電阻的要求

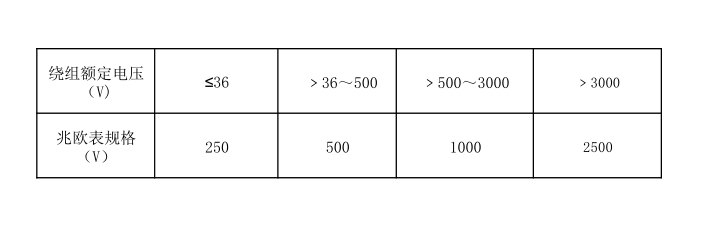

測量三相電機繞組的絕緣電阻時，如其三相繞組的頭尾都可單獨接線時，應分別測量各項繞組對機殼、對地以及相與相之間的絕緣電阻，若已接成了一體（三角形或星形），則只能測量整套繞組對機殼的絕緣電阻。應根據被測繞組在電機上的額定工作電壓來選定，見下表：

2、測量埋置在繞組內的測溫元件或其他特殊器件時，一般采用不高于250V的兆歐表。

3、手搖式兆歐表的使用方法

在使用手搖式兆歐表時，若測量繞組對機殼的絕緣電阻，其標有L的一端應與電機繞組相接，標有E的一端應與電機外殼相接。測量時，搖動的轉速應盡可能地均勻，以每分鐘120轉為宜（“轉動兩圈用一秒”）。待表針穩定到一個位置后，再讀數確定測量結果，一般情況下，應搖動1分鐘左右。另外，為防止儀表的兩條引線接觸部位存在絕緣損傷造成對測量的影響，應使用單獨的兩條引線，有必要時，在正式測量之前，先搖動發電機檢查引線和儀表其他部件的絕緣情況，正常時，儀表指示應為無窮大（∞）

4、電機繞組絕緣電阻的合格標準

按我國標準GB755-87規定，電機繞組在工作溫度時，絕緣電阻值應達到下式結算值：R≥UN÷｛1000+PN÷100｝(兆歐）式中：R--電機絕緣電阻（兆歐）UN--電機額定電壓（V） PN--電機的額定功率（KW）按上式電阻值的要求是熱態75℃時的電阻值，實為國家標準要求。在實際執行時比較困難，下面介紹一個經驗公式，換算冷態電阻值，可供參與：RMC≥U÷1000×(75-t)÷5式中：RMC---冷態電阻考核值（兆歐）t--測量時繞組的溫度(℃)u---繞組額定電壓（V）但日常使用電機時，一般都是在冷態下測量，以確定該電機繞組絕緣是否正常。此時的標準怎樣給出，GB14711--2006中規定，對低壓電機（1100V及以下的電機）應不低于5MΩ。一般需要由供需雙方協商確定。

5、電機的絕緣吸收比

對于較大容量的電機繞組，應通過測量吸收比的辦法檢查其受潮情況，受潮嚴重時，即使絕緣電阻合格，也不可投入使用。正確的方法是將電機繞組烘干，再測量吸收比，若達到要求，再投入正常使用。繞組的吸收比，是從開始搖測到第15s和到第60s時的兩個絕緣電阻值，則用算式表示為：B=Rm60/Rm15吸收比的合格標準是B≥1.3，若B<1.3，則說明該繞組受潮較嚴重，需要烘干。
