今天大蘭電機廠家教大家如何判斷電動機首尾端。

可以用指針式萬能表的毫安檔來判斷。先用電阻檔測量出3組。再把3組的任意的3個頭短接。這樣就變成2個頭了。把表打到50毫安檔測量?jī)蓚€(gè)剛才短接的頭。手動轉動電機觀察表的指針情況。如果指針左右擺動證明你短接的這兩組不是首尾。對調里面的線。直到手動轉動電機軸表針不動了。就是首尾分好了。用這樣的方法也能測出電機極數。用50毫安檔測3組線圈的一組。手動轉動電機軸一周，看表針擺動幾次，擺動一次是2極，擺動二次是4極。擺動三次是6極。以此類推。電機的功率大小可以測量轉子的大小長度和槽數加上定子的槽數。電機的機座長短。得到這些數據查電機手冊就能查出型號了。用于國標。

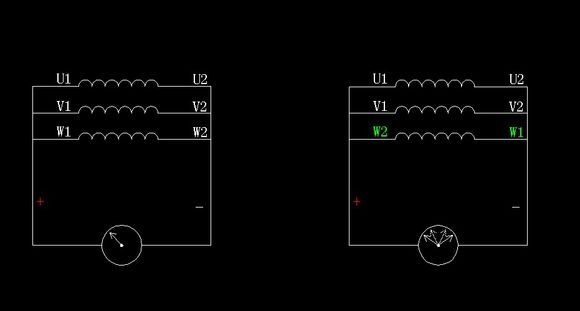

左邊的電機用手轉動電機軸儀表指針不會動，右邊的儀表指針就會左右擺動。

使用指針萬用表來判斷：

1、把萬用表檔位選擇在毫安檔位；

2、把電動機定子線圈的三個接線頭并聯；

3、用萬用表的兩個表分別接并聯好的線圈兩端；

4、用手轉動電動機轉子；

5、觀看萬用表指針動作情況：

a、如果不動就是電動機的首尾端連接是對的（因?yàn)檗D(zhuǎn)子剩磁在三相線圈中感應電勢矢量和為零）；

b、如果動就是電動機的首尾端連接錯誤（因?yàn)檗D(zhuǎn)子剩磁在三相線圈中感應電勢矢量和不為零），逐步更換線圈接線頭即可找對。
