今天大蘭電機廠家將為大家圖解電機正反轉自鎖互鎖的原理，一起來看看。

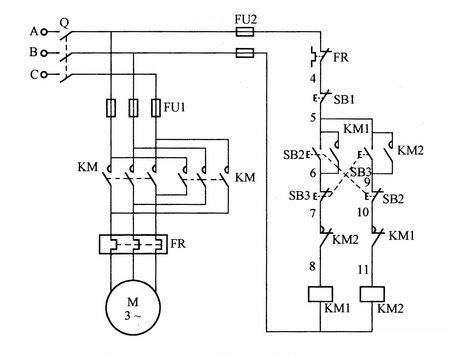

電機正反轉自鎖互鎖原理如下圖所示，圖中SB2和SB3均為復合按鈕，合上電源開關Q，按下起動按鈕SB2,其常閉觸點SB2斷開，使接觸器KM2不得電；常開觸點SB2接通，使接觸器KM1得電吸合并自鎖，其主觸點閉合，接通電源，電動機正向起動運轉。這時KM1的常閉觸點KM1斷開，進一步保證KM2不得電。

當需要電動機反轉時，按下反向按鈕SB3,其常開觸點SB3斷開，使接觸器KM1斷電釋放，主觸點斷開，切除了電動機的電源，電動機斷電而慢慢停止，同時SB3的常開觸點閉合，又由于KM1的常閉輔助觸點恢復閉合，使得接觸器KM2得電吸合并自鎖，其主觸點閉合，將電動機的兩相電源對調，電動機反向轉動。這時KM2的常閉觸點斷開，確保KM1斷電。如果要電動機停止，只需要按下停止按鈕SB1即可。
