有很多朋友對于三相電動機線圈相連不會短路的問題還是沒有搞清楚，本文大蘭電機廠家就給大家來解答一下，首先務必要了解三相電動機的工作原理，不然還是不會明白。

我們知道電機有直流和交流之分，就直流電機來說，所謂的短路就是正極和負極短接，一般情況是電機內部絕緣損壞造成短路，如果沒有保護電器，會直接燒毀電機；

交流電機的短路不同，交流有三相電機和單相電機，單相電機的短路是零線和火線直接短接，電阻非常小，短路電流就很大，沒有保護元件也是會燒毀電機的；

三相電機的短路情況復雜一些，有單相接地短路，也有相間短路；單相接地短路時L1,2,3中的任意一相與PE線直接短接了，一般不會燒毀電機，但是會在電機外殼帶電，容易造成觸電。另外就是相間短路，有兩相短路，也有三相短路，三相短路電流會大得多。電機內部短路大都是電機繞組絕緣損壞造成的，絕緣損壞一般是電機長時間過載運行造成，或者使用時間太長了造成的損壞。

短路保護電器一般都會跳閘，再沒有保護電器的話，就燒毀電纜。短路都可以看得出來的，要不就是跳閘，要不就是直接燒毀電纜或電機，處理方法是遇到跳閘必須查明原因才能合上，否則容易燒毀電機或造成火災事故。

下面大蘭電機小編來簡要地介紹下三相異步鼠籠式電動機結構及其工作原理：

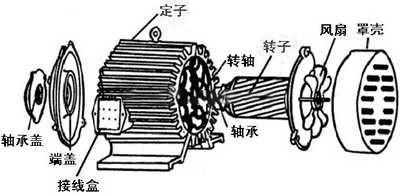

三相鼠籠式電動機構造圖

通過三相異步鼠籠式電動機構造圖我們可知電動機是由以下元器件等組成的：

1、電動機機架

2、定子鐵芯和定子繞組

3、轉子鐵芯和鼠籠

4、軸承

5、電動機端蓋

6、軸承蓋7、楓葉

8、風罩

9、接線盒

工作原理是：定子鐵芯上面的三相繞組線圈通過電流產生一個交變的感應磁場，在轉子鐵芯上面的閉合的鼠籠條，就會因為切割了交變的感應磁場的磁力線而產生感應電流；感應電流同時又切割了交變的磁場的磁力線從而產生了電磁力帶動電動機轉子旋轉；從而把電能轉換為機械能。

三相電動機的線圈其實就是一個負載線圈，有阻抗和感抗，有阻礙電流通過的能力，因此通電以后不會發生短路事故。
