如果三相電機的這6個線頭弄亂了，那么怎么判斷這些接線頭呢？本文大蘭電機小編就給大家分析一下。

先要用萬用表的電阻檔，把3組線圈找出來，這個比較容易，只要兩兩之間是通的（一般電阻都很小，比如幾歐姆以內），說明就是一組線圈的兩個線頭，確定線頭后，下來就要判斷三組線圈的同名端。

三相電機的三組線圈，理論上是一致對稱的，在正常工作時候，如果負載沒有異常，星形接法的時候，它們之間在零線上產生的電流為零。如果反過來理解，把它們當作發電機來發電，比如手搖轉軸，理應在零線上也不會產生電流。因為電機里邊有剩磁，所以反過來發電是可以的，雖然產生的電流非常小，但是已經足以能用來判斷同名端了。

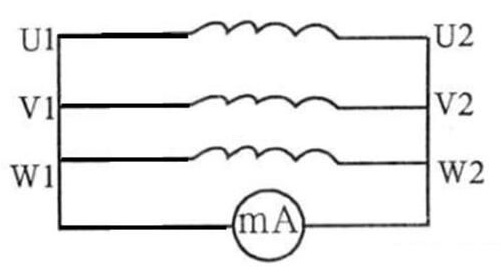

利用這個道理，如果三組線圈的同名端同時接成星形的連接點，這個連接點不會有電動勢，串聯一個萬用表電流檔進去，這個萬用表并不會有電流流過，也就是萬用表的顯示電流值為零。如果其中一組同名端弄錯了，會造成三相線圈發電過程中，星形連接點會產生電動勢，會讓一定的電流流過萬用表，隨便調轉某組線圈的兩頭，一直到讓萬用表顯示的電流為零為止，這時候就可以給每組線圈標注上U1、U2、V1、V2、W1、W2六個線號。
