今天大蘭電機廠家跟大家講解下電機的正反轉控制線路。

實現方法：對調交流電動機的任意兩相電源相序。

a接觸器互鎖正/反轉控制電路

b按鈕和接觸器雙重互鎖控制電路

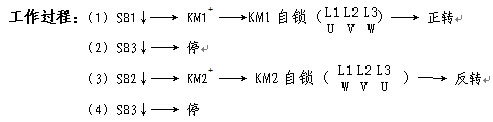

1、接觸器互鎖正/反轉控制電路;

問題：KMl、KM2同時閉合，造成相間短路。

電氣互鎖：利用接觸器（繼電器）的常閉觸點串接在對方線圈回路中而形成的相互制約的控制。 （工作可靠）

結論：在控制中，凡具有相反動作的均需電氣互鎖。

2、按鈕和接觸器雙重互鎖控制電路

工作過程：

1）SB1↓—→ KM1+ —→ 正轉

2）SB2↓—→KM1— KM2+ —→ 反轉

3）SB1↓—→KM2— KM1+ —→ 正轉

4）SB3↓—→ 停

機械互鎖：利用復合按鈕的常閉觸點串接在對方線圈回路中而形成的相互制約的控制。（操作方便）

3、僅有按鈕互鎖控制電路

存在問題：若出現熔焊或銜鐵卡在吸合狀態的故障時，雖然線圈已失電但是其主觸點無法斷開。此時另一接觸器一旦得電動作，主電路就會發生短路。

解決：為保證工作的可靠和操作的方便可采用按鈕和接觸器雙重互鎖。此時若出現上述故障現象，則接觸器的互鎖常閉觸點必然將另一接觸器的控制電路切斷，避免另一接觸器線圈得電。

結論：復合按鈕不能代替聯鎖觸點的作用。

4、主令控制器控制的正反轉控制線路
