由于電動機磁通模型的建立必須依賴于電動機參數，因此選擇無速度傳感器矢量控制時，第一次運行前必須首先對電動機進行參數的調諧整定。目前，新型矢量控制通用變頻器中已經具備異步電動機參數自動調諧、自適應功能，帶有這種功能的通用變頻器在驅動異步電動機進行正常運轉之前可以自動地對異步電動機的參數進行調諧后存儲在相應的參數組中，并根據調諧結果調整控制算法中的有關數值。下面大蘭電機小編帶大家看看電動機自動調諧的步驟吧！

自動調諧（因在電動機旋轉情況下進行，又稱旋轉式調諧）的步驟一般是這樣的：首先在變頻器參數中輸入需要調諧的電動機的基本參數，包括電動機的類型（異步電動機或同步電動機）、電動機的額定功率(單位：kW)、電動機的額定電流(單位：A)、電動機的額定頻率(單位：Hz)、電動機的額定轉速(單位：r/min)；然后將電動機與機械設備分開，電動機作為單體；接著用變頻器的操作面板指令操作，變頻器的控制程序就會一邊根據內部預先設定的運行程序自動運轉，一邊測定一次電壓和一次電流，然后計算出電動機的各項參數。但在電動機與機械設備難以分開的場合卻很不方便，此時可采用靜止式調諧整定的方法，即將固定在任一相位、僅改變振幅而不產生旋轉的三相交流電壓施加于電動機上，電動機不旋轉，由此時的電壓、電流波形按電動機等值回路對各項參數進行運算，便能高精度測定控制上必需的電動機參數。在靜止式調諧中，用原來方法無法測定的漏電流也能測定，控制性能進一步提高。利用靜止式調諧技術，可對于機械設備組合一起的電動機自動調諧、自動測定控制上所需的各項常數，因而顯著提高了通用變頻器使用的方便性。

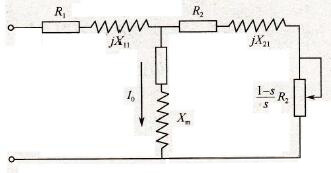

從圖所示的異步電動機的T型等效電路表示中可以看出，電動機除了常規的參數，如電動機極數、額定功率、額定電流外，還有R1（定子電阻）、X11（定子漏感抗）、R2（轉子電阻）、X21（轉子漏感抗）、Xm（互感抗）和I0（空載電流）。

 圖異步電動機穩態等效電路
