您知道液壓系統中使用的儲能器是如何計算并且選型的呢？就讓大蘭液壓來告訴您吧。

當蓄能器太小，設定正常壓力Pn太大時，則液壓彈簧系統很硬，這時磨輥隨著料層厚度變化使液壓系統壓力變化幅度很大。

為很好地發揮蓄能器緩沖振動作用，蓄能器要選得足夠大，與液壓油缸相連管道應有足夠的斷面，而且蓄能器應盡量靠近油缸。蓄能器選得小，產生較大振動。一般認為在磨輥加壓的接桿上測得振動速度在1～5mm/s內較為合適，以此為標準來選擇蓄能器。

還建議蓄能器氮?dú)獬錃鈮毫Γ篜o=0．9×pmin

式中：Pmin一液壓系統最小壓力（MPa）；

液壓系統壓力變化值△P=Pmax—_Pmin=25％Pn；Pn一正常工作壓力（MPa）。

蓄能器的容量計算主要依據以下三個方面：

1、作輔助動力源

V0—所需蓄能器的容積（m3）

p0—充氣壓力Pa，按0.9p1＞p0＞0.25

Vx—蓄能器的工作容積（m3）

p1—系統最低壓力（Pa）

p2—系統最高壓力（Pa）

n—指數；等溫時取n=1；絕熱時取n=1.4

2、吸收泵的脈動

A—缸的有效面積（m2）

L—柱塞行程

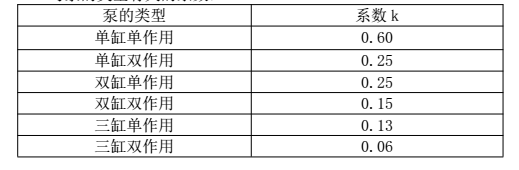

k—與泵的類型有關的系數：

3、吸收沖擊p0—充氣壓力，按系統工作壓力的60%充氣

m—管路中液體的總質量

υ—管中流速（m/s）

p0—充氣壓力（Pa），按系統工作壓力的90%充氣

另外應需要注意事項：

1、充氣壓力按應用場合選用。

2、蓄能器工作循環在3min以上時，按等溫條件計算，其余均按絕熱條件計算。
