本文大蘭電機小編主要講下單相電機的啟動電容和運行電容的接法。

看接線柱的字母U1.U2 分別接運行繞組的兩個出線 V1.V2接離心開關的兩個出線. W1.W2接啟動繞組的兩個出線. 啟動電容接W1.V2 運行電容接V1.W1。

把U1.W2用連接片連接后接一跟電源線.V1.U2用連接片連接后接另一跟電源.就OK了! 至于反正轉也很簡單! 把兩個連接片橫著連或者豎著連!就是U1.V1連。

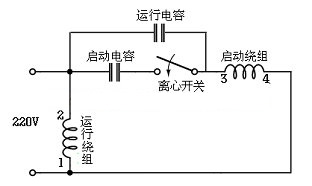

W2.U2連， 用萬用表測電阻最大的是啟動繞組，其次的運行繞組，最小的就是離心開關拉! 電機啟動離心開關打開,斷掉啟動電容，運行電容與啟動繞組直接串聯。不要把離心開關串進去，如果看不清字母，先測出電阻值. 找到個個繞組。 運行繞組一個端與啟動繞組的一個端并聯，運行電容要與啟動繞組串聯。

啟動電容要與離心開關串聯后再和啟動繞組串聯。

220V交流單相電機起動方式大概分以下三種：

第一種，分相起動式，由輔助起動繞組來輔助啟動，其起動轉矩不大。運轉速率大致保持定值。主要應用于電風扇,空調風扇電動機，洗衣機等電機。

第二種，電機靜止時離心開關是接通的，給電后起動電容參與起動工作，當轉子轉速達到額定值的70%至80%時離心開關便會自動跳開，起動電容完成任務，并被斷開。起動繞組不參與運行工作，而電動機以運行繞組線圈繼續動作。

第三種，電機靜止時離心開關是接通的，給電后起動電容參與起動工作，當轉子轉速達到額定值的70%至80%時離心開關便會自動跳開，起動電容完成任務，并被斷開。而運行電容串接到起動繞組參與運行工作。這種接法一般用在空氣壓縮機，切割機，木工機床等負載大而不穩定的地方。

帶有離心開關的電機，如果電機不能在很短時間內啟動成功，那么繞組線圈將會很快燒毀。

電容值：雙值電容電機，起動電容容量大，運行電容容量小，耐壓一般都大于400V。這種電容是把啟動電容和運行電容做成一體的了，有一個大端子是公共端，一個端子是啟動電容、一個是運行電容。
