本文大蘭電機廠家跟大家簡單分析下單相電機是如何改變轉動方向的。

1、起動繞組和運行繞組一樣的單相電動機。

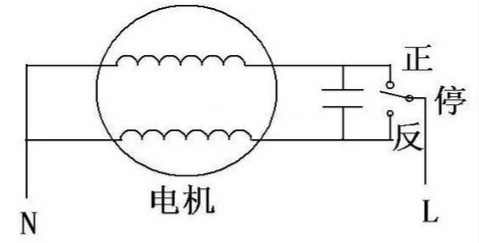

這種電機的起動繞組與運行繞組的電阻值是一樣的，就是說電機的起動繞組與運行繞組線徑與線圈數完全一致的。這種正反轉控制方法簡單，不用復雜的轉換開關，小容量的只要一個換向開關即可，如圖4所示。兩個繞組的一端并接在一起（公共端）接零線，啟動繞組一個頭，運行繞組一個頭，啟動電容接在運行繞組和啟動繞組之間，火線接在開關動觸點上，開關切換到運行繞組時電機正轉，開關切換到啟動繞組時電機反轉。

2、啟動繞組和運行繞組不一樣的單相電動機。

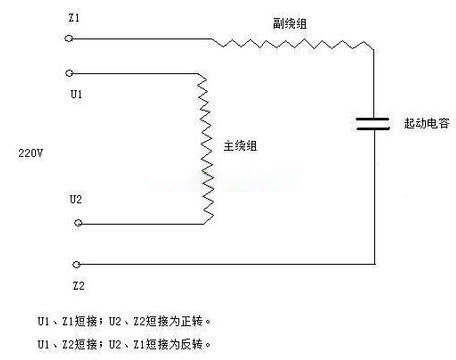

為了節約銅線，運行繞組和啟動繞組不一樣的單相電動機很多，大容量的都是這樣的繞組，特點是運行繞組直接接220V電壓，啟動電容要串接在啟動繞組上，理論上來說要反轉也比較簡單，只需將運行線圈兩個頭對調或啟動線圈兩個頭對調即可完成逆轉。由于不能出錯，出錯有可能燒毀電機。加上實現自動控制接線比較復雜，所以單相電動機的順逆轉接線成為了初學者的難點。
