當液壓電機定子繞組為一路接線，運行時轉速變慢，發出“吭吭”聲，且發現一相無電，又不屬單相運行故障時，則可判定是定子繞組斷路。此時，先斷開電動機的開關設備，切斷電源，之后用手觸摸電動機外殼，感到外殼四周燙手。若再合上開關，電動機很難啟動，或者根本不能啟動。

若電動機定子繞組為兩路并聯，一路中發生斷路故障后，電動機輕載時可以啟動，但轉矩小，轉速降低，溫度上升；而重載時則難以啟動，并有“嗡嗡”聲。

三相電機定子繞組發生斷路故障的原因如下：

①繞組接頭松動或脫落而斷開。

②繞組因受碰撞或承受機械應力而拉斷。

③繞組嚴重短路而使線圈熔斷。

④電動機的引線由于絕緣磨損導致短路而燒斷。

油泵電機定子繞組發生斷路故障時，可采用以下方法檢查：

⑴萬用表或檢驗燈檢查法

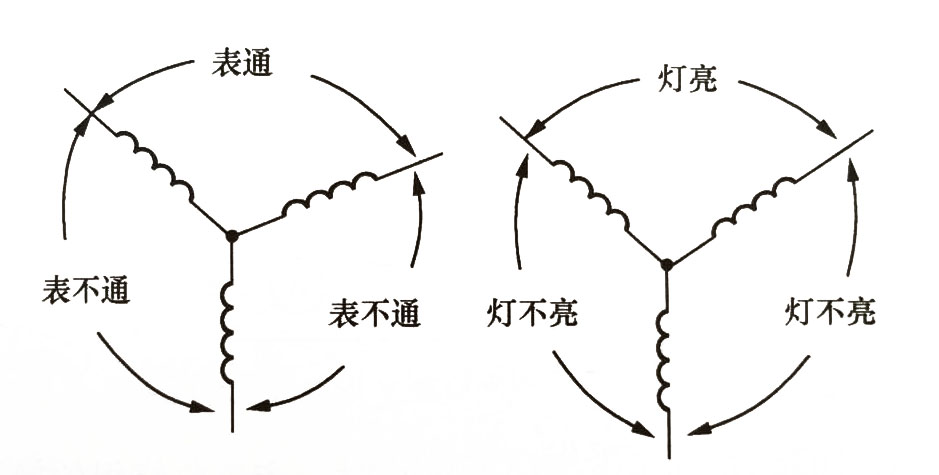

當單路或Y形接法電動機繞組斷路時，可用萬用表的低阻擋或檢驗燈按下圖所示的方法進行檢查。

Y形接法電動機繞組斷路的檢查

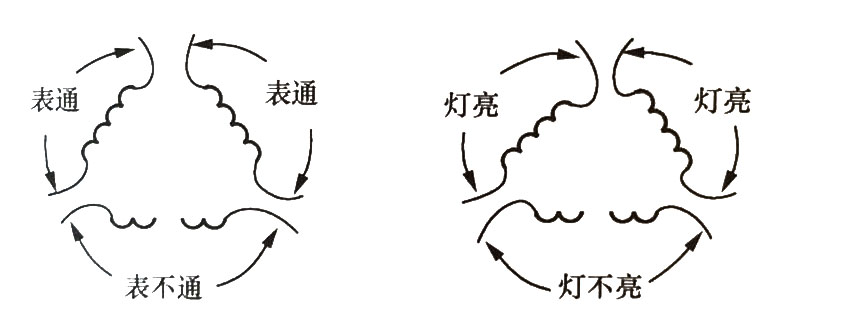

對于△形接法的電動機，應拆開三相繞組的接頭，再分別測試每相繞組的通斷情況，如下圖所示。

△形接法電動機繞組斷路的檢查

對于10KW以上的電動機，由于其繞組均采用多股導線并繞或多支路并聯，往往不是一相繞組全部斷路，而是一相繞組中的一匝或幾匝導線或一支路斷開，所以檢查起來較麻煩，可采用三相電流平衡法或電橋法檢查。

⑵三相電流平衡法

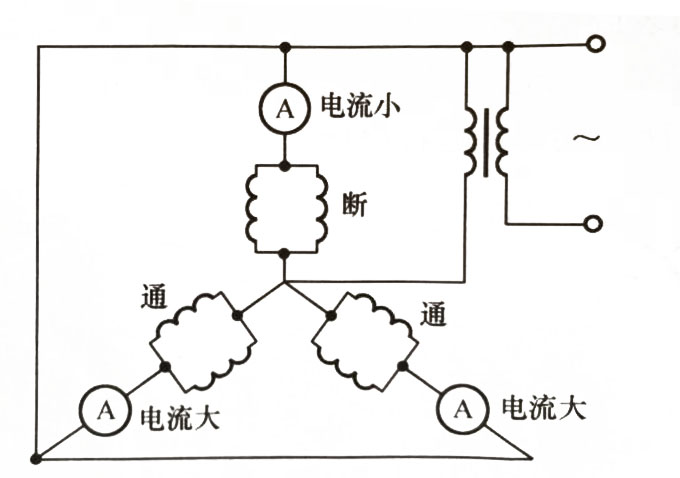

當電動機的三相繞組采用Y形接法時，需將三相繞組串入電流表后再并聯，之后用單相交流電焊機作為電源，向并聯后的三相繞組通入低壓大電流，如下圖所示。比較每相繞組的電流，若電流相差大于5%，則電流較小的一相為斷路相。

三相電流平衡法檢查Y形接法電動機繞組

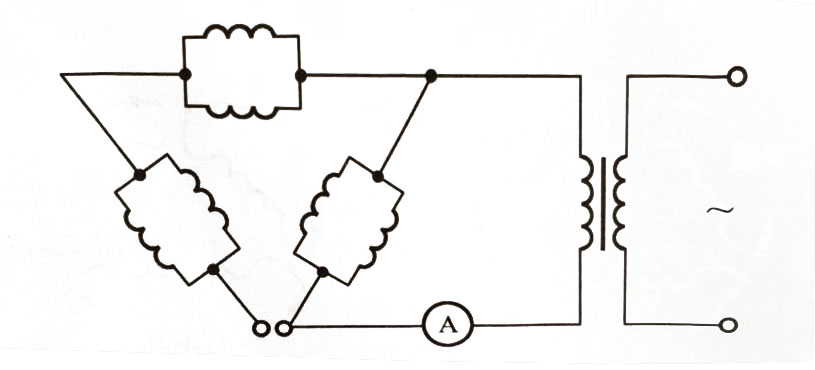

當電動機的三相繞組采用△形接法時，應先將繞組的接頭拆開，之后把電流表分別串接在每相繞組中，測量每相繞組的電流，如下圖所示。比較各相繞組的電流，其中電流較小的一相即為斷路相。

三相電流平衡法檢查△形接法電動機繞組

⑶電橋法

用單臂電橋測量每相繞組的電阻，當阻值相差大于5%時，則電阻較大的一相即為斷路相。
