變頻器是如何損傷電動機定子的繞組的呢？大蘭液壓電機跟您一起探討一下變頻器損傷電動機定子繞組的機理。

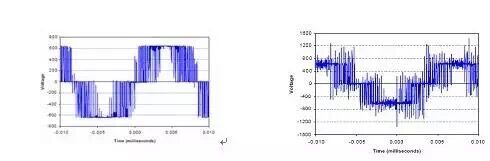

脈沖電壓在電纜上傳輸時，如果電纜的阻抗與負載的阻抗不匹配，在負載端會產生反射。反射的結果是，入射波與反射波疊加，形成更高的電壓，它的幅度最大可以達到直流母線電壓的2倍，大約相當于變頻器輸入電壓的3倍，如下圖所示。

過高的尖峰電壓加在電機定子的線圈上，對線圈造成電壓沖擊，頻繁的過電壓沖擊會導致電機過早失效。

變頻器驅動的電機受到尖峰電壓的沖擊后，它的實際壽命與很多因素有關，包括：溫度、污染、振動、電壓、載波頻率以及線圈絕緣的工藝等因素有關。
變頻器的載波頻率越高，輸出電流波形越接近正弦波，這會降低電機的運行溫度，從而延長絕緣的壽命。但是，更高的載波頻率意味著每秒鐘產生的尖峰電壓數量更多，對電機的沖擊的次數更多。

下圖給出了絕緣壽命隨著電纜長度與載波頻率的變化。

從圖中可知，對于200英尺長的電纜，當載波頻率從3kHz提高到12kHz（變化4倍）時，絕緣的壽命從大約8萬小時降低到2萬小時（相差4倍）。

電機的溫度越高，絕緣的壽命越短，如下圖所示。

當溫度升高到75℃時，電機的壽命只有50%。變頻器驅動的電機，由于PWM電壓包含較多的高頻成份，電機溫度會遠高于工頻電壓驅動的情況。
