電機的振動與其安裝有密切的關系。就評價旋轉電機的平衡和振動而言，為了保證試驗的重復性和提供可供比較的測量數據，需要在適當?shù)囊?guī)定試驗條件下，對單臺電機進行測量。今天大蘭電機廠家就跟大家說說電機振動測試安裝要求和測量方法。

1.自由懸掛

將電機懸掛在彈簧上或安裝在有彈性的支撐件(彈簧、橡膠墊等)上。

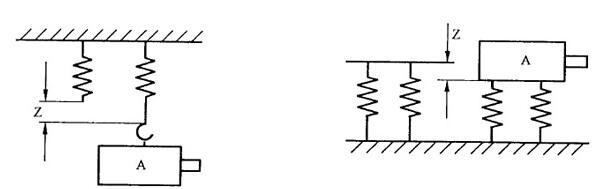

A——被測電機、Z——位移　　

圖1：自由懸掛方式　　

在標準的測試條件下，電機及其自由懸置系統沿六個可能自由度的固有振動頻率應小于相應被試電機轉速頻率的三分之一。

2.剛性安裝　　

被試電機安裝在堅硬的基礎上或剛性平板上，在電機底腳上(或在座式軸承或定子底腳附近的底座上)的水平與垂直兩方向所測得的最大振動速度應不超過在鄰近軸承上沿水平或垂直方向所測得的最大振動速度的25%。

3.電機振動測量

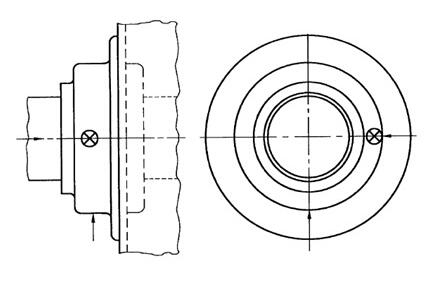

圖1：用于電機的一端或兩端推薦測量點

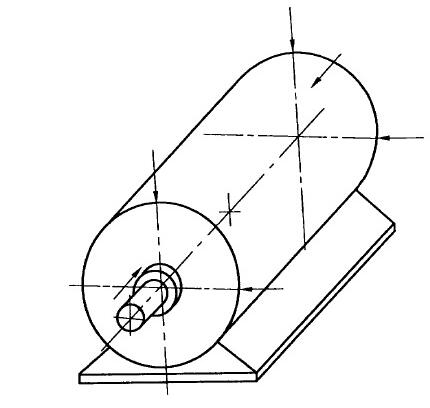

圖2：不可拆卸零部件電機不能按圖1測量時的測量點

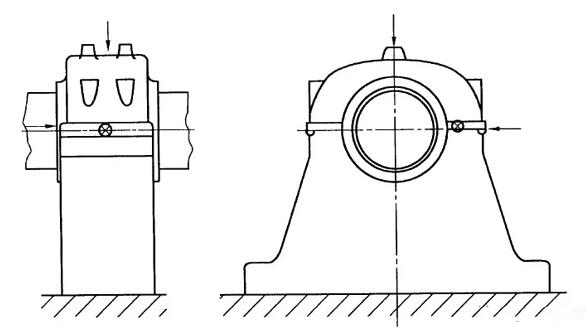

圖3：座式軸承的測量點

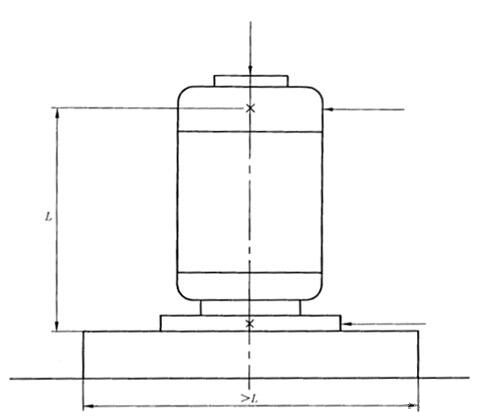

圖4：立式電機的測量點
