油泵電機出廠時是三角形接法還是星形接法，應視油泵電機廠家規定而進行，可以從油泵電機的銘牌上查到相關信息。

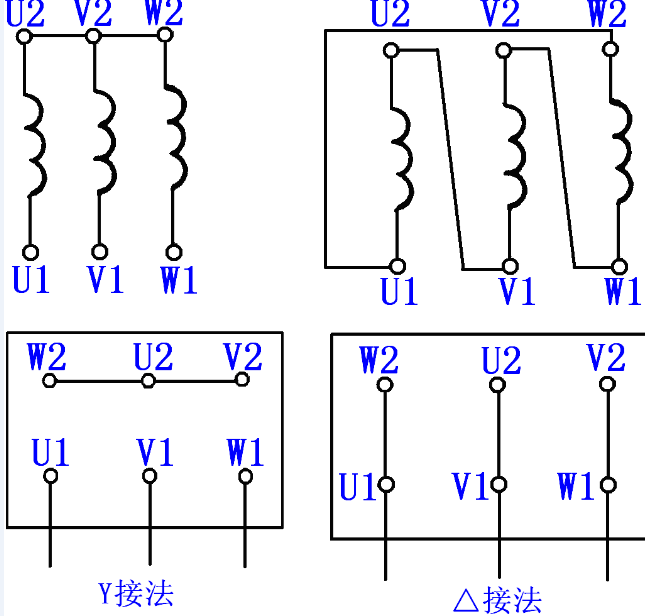

油泵專用電機的星形接法（也稱Y形接法）就是3個末端連接在一起引出中線，由3個首端引出3條火線。各相電壓源的正極性端U1、V1、W1引出，以便與負載相連。星形接法時線電壓為相電壓的√3倍，3個線電壓間的相位差仍為120°，它們比3個相電壓各超前30°。星形接法有一個公共點，稱為中性點。

油泵專用電機的三角形接法（也稱△形接法）就是對稱三相電壓源是依次相連的，相位超前的電壓源的負極性端與相位滯后的電壓源的正極性端相連，三相電壓源形成回路，然后從三個連接點引出端線。三角接法時線電壓與相電壓相等，且3個電源形成一個回路，只有三相電源對稱且連接正確時，電源內部才沒有環流。

油泵專用電機三相定子繞組的首末端是生產廠家事先設定好的，絕不可任意顛倒。如果將三相全部繞組的首末端一起顛倒，是可以的。但是僅僅將其中單獨一相繞組的首末端顛倒，則就產生接線錯誤。接線盒中發生接線錯誤，輕則油泵電機不能正常起動；如若長時間通電造成啟動電流過大，液壓油泵電機發熱嚴重，影響壽命，重則燒油泵電機繞組，或造成電源短路。下面大蘭電機小編就繞組接線錯誤造成的后果予以具體的分析：


1.錯將油泵電機三角形接成星形運行后，每相定子繞組上的相電壓將下降到原電壓的0．58倍。例如，電源電壓為380V，三角形接法時，定子繞組電壓為380V。錯接成星形后，每相定子繞組的相電壓減小為0．58×380V=220V。因此 電動機的轉矩將減小到額定轉矩的0．33倍。這時如果仍帶上額定負載運行，為了克服負載的阻力矩，要求星形接法時的轉矩應該與三角形接法時的一樣大小，如此將迫使定子電路的電流增加，使轉矩盡力去平衡負載的阻力矩，從而造成過載發熱，時間長了就會使油泵電機溫升超過允許值。同時，也會使油泵電機的功率因數和效率下降。另外還有一種情況，即當負載小于額定功率的40%時，有意將三角形接法改為星形接法運行則是有好處的。因為當負載較小時，不需要較大的負載電流使轉矩去克服負載阻力矩。但因繞組電壓低，激磁電流減小較多，總的定子電流還是減小，則油泵電機的功率因數和效率都有所提高，溫升也將會有所下降。

2.錯將油泵電機星形接成三角形運行后，每相定子繞組承受的電壓(即相電壓）是油泵電機額定電壓( 即電源線電壓）的0．58倍。錯接成三角形后，每相定子繞組承受的相電壓就等于油泵電機的額定電壓。例如，電源電壓為380V，油泵電機接成星形運行，繞組電壓為220V。若錯接成三角形運行，繞組電壓便會升高到380V。繞組相電壓增高，鐵芯將高度飽和，鐵芯磁通的激磁電流將急劇增加，可達油泵電動機額定電流的好幾倍。再加上負載電流，這樣形成定子回路電流，將使繞組銅損急劇增大，油泵電動機定子繞組會因嚴重過熱而燒毀。
