1、電磁球閥的定義如下：

電磁球閥是指以電磁鐵的推力為動力，推動鋼球閥芯運動來實現液壓系統油路通斷和切換的。

2、電磁球閥的特點如下：

①電磁球閥的密封性能好，反應速度快，換向頻率高，對工作介質粘度的適應范圍廣；

②沒有滑閥所需承受的液壓卡緊力，換向和復位所需的力量小，可用于高壓液壓系統；

③靠球式閥芯密封換向，抗污染能力強。

④目前電磁球閥可供選用的機能少，規格較小。

⑤電磁球閥主要應用在高壓小流量液壓系統中，或在大流量液壓系統中作先導控制元件使用。

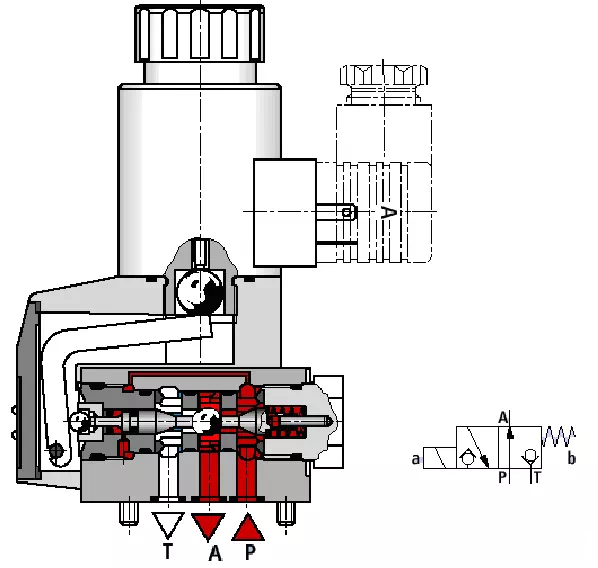

下圖所示為二位三通電磁球閥的結構原理與符號圖。

①主要由左、右閥座，閥芯鋼球，彈簧，閥芯推桿，電磁鐵，操縱推桿，杠桿等組成。

②圖示為其常態位，彈簧作用力使鋼球壓向左閥座，P、A導通，A、T封閉。

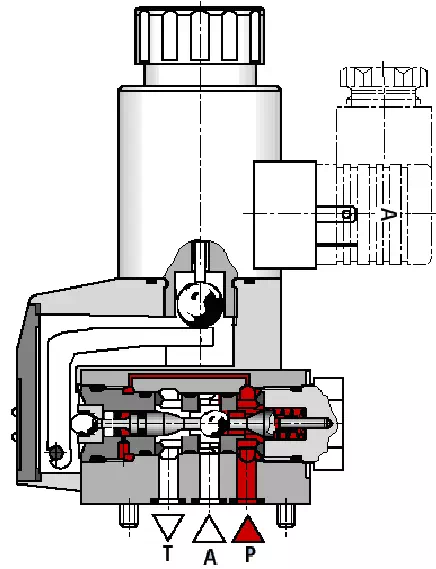

下圖所示為電磁球閥通電后的結構狀態圖。

當電磁鐵通電時，杠桿推動閥芯壓縮彈簧，使鋼球壓向右閥座， P、A封閉，A、T導通，實現換向。
