三相電機單層繞組端部連接方式如下：

1、等寬度式（疊式）

線圈為等距，所有線圈節距相同，線模容易調整；線圈節距短于極距（整距），較省線材；單層繞組的線圈數目少，嵌線省時，但電氣性能較差。

2、同心式

繞組是單層布線，有較高的槽滿率；線圈節距的平均值為等距，繞組端部長度大而耗線材，且漏磁較大、電氣性能也較差；可采用分層嵌線而形成“雙平面”或“三平面”繞組，使嵌線方便，多適用于二極電機。

3、交叉式

繞組為整距，但線圈平均節距較短，用線較節?。幻拷M線圈數和節距都不等，給嵌線工藝增加了困難；槽滿率較高，電氣性能較差。另外，端部連接方式也可成為同心交叉式，即把等寬度的兩線圈改成同心式。

4、三相單層4極36槽繞組端部連接方式

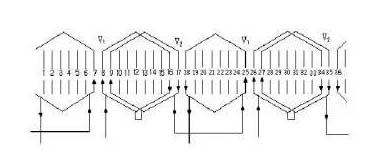

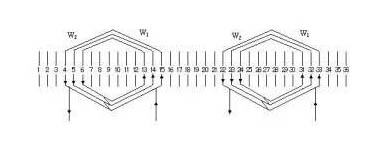

由三相4極36槽可知該繞組的每極相槽數q=3，端部連接方式可能出現三種方式，用下圖、（b）、（c）來描繪，只連接其中某一相。

（a）等寬式（鏈式）

（b）同心式

（c）交叉式

在實際中，選用哪種端部連接方式，這不是修理人員所考慮的，只有設計人員才考慮。對修理人員來說，原設計數據是重繞電機的重要依據，是不可更改的。

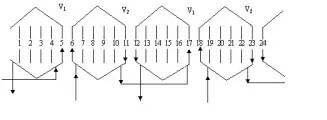

5、三相單層4極24槽繞組端部連接方式由三相4極24槽的兩個基本參數可計算出每極相槽數=2，根據其規則排列組合有三種端部連接方式，下圖所示。

（a）等寬式（疊式）

（b）同心式

（c）單鏈式

總之，以上幾種單層繞組型式，具有高的槽利率、不易發生相間短路、線圈數目較少、嵌線工時省等優點，在小型電機中得到廣泛應用。常用的Y系列電機中，單層疊式繞組用于q=2的4、6、8極電機；單層交叉式繞組用于q=3的2、4極電機；同心式繞組用于q=4的2極電機。這些繞組型式在的日常的修理工作中都經常可以見到。另外，單層繞組由于結構的限定，其繞組端部較厚，不易整形，無法利用適當?shù)亩叹鄟砀纳评@組的電磁性能，這就是單層繞組的電機性能較差的原因。
