本文大蘭電機廠家跟大家來聊下三相異步電動機的連續運行控制電路。

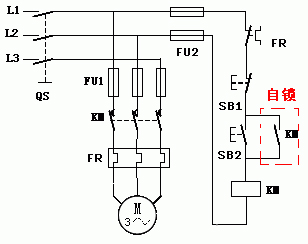

①組成：三相籠型異步電動機連續運行控制電路在點動控制電路的基礎上，在起動按鈕兩端并聯接觸器輔助常開觸點，串入停止常閉按鈕，另外需增設熱繼電器進行過載保護。

②分析電路可以實現連續運行的原理：

起動：合上組合開關QS，然后按下起動按鈕SB2，交流接觸器KM的線圈得電，接觸器KM的三對主觸點閉合，電動機M便接通電源直接起動運轉。與此同時與SB2并聯的接觸器常開輔助觸點KM閉合。這樣，即使松開按鈕SB2時，接觸器KM的線圈仍可通過KM觸點通電，從而保持電動機的連續運行。

停止：按下停止按鈕SB1，將接觸器線圈回路切斷，這時接觸器KM斷電釋放，KM的三相常開主觸點恢復斷開切斷三相電源，電動機M失電停止運轉。

③自鎖

電路中與起動按鈕并聯的KM輔助常開觸點，在松開起動按鈕SB2后，仍使接觸器KM線圈保持通電的控制方式叫做“自鎖”，輔助常開輔助觸點叫自鎖觸點。

④電路中有如下一些保護措施：

熔斷器FU起短路保護作用；

熱繼電器FR具有過載保護作用；

交流接觸器起失壓（或零壓）和欠壓保護作用。

失壓保護是指電動機在正常運行中，由于某種原因引起突然斷電時，能自動切斷電動機電源，當重新供電時，保證電動機不能自行起動的一種保護。以保證人身和設備的安全。接觸器可實現失壓保護，因?yàn)榻佑|器自鎖觸點和主觸點在電源斷電時已經斷開，在電源恢復供電時，只要不按動按鈕，電動機就不會自行起動運轉。

欠壓保護是指電路電壓低于電動機應加的額定電壓。下降到某一數值時，電動機能自動脫離電源停轉，避免電動機在電壓不足的狀態下長期運行，因定子電流過大損壞電機。接觸器可避免電動機欠壓運行，因?yàn)楫?dāng)電路電壓下降到一定值（一般指低于額定電壓85%以下）時，接觸器線圈兩端的電壓也同樣下降到此值，從而使接觸器線圈磁通減弱，產生的電磁吸力減小。當電磁吸力減小到小于反作用彈簧的拉力時，動鐵心被迫釋放，主觸點、自鎖觸點同時分?jǐn)?，自動切斷主電路和控制電路，電動機失電停轉，達到了欠壓保護的目的。
