三相電動機的三相定子繞組每相繞組都有兩個引出線頭。一頭叫做首端 ，另一頭叫末端。規定第一相繞組首端用D1表示，末端用D4表示；第二相繞組首端用D2表示，末端用D5表示；第三相繞組首末端分別用D3和D6來表示。

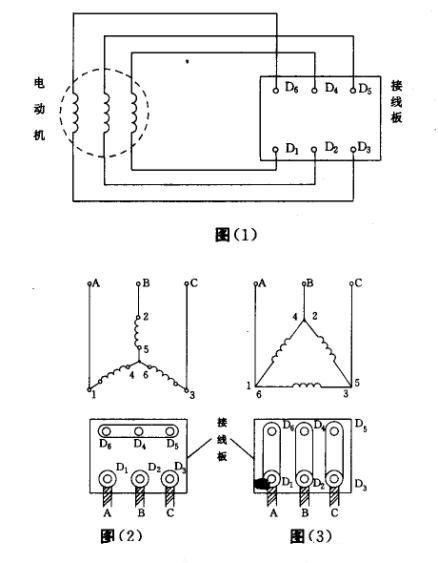

這六個引出線頭 引入接線盒的接線柱上，接線柱相應地標出D1～D6的標記，見圖(1)。三相定子繞組的六根端頭可將三相定子繞組接成星形或三角形，星形接法是將三相繞組的末端并聯起來， 即將D4、D5、D6三個接線柱用銅片連結在一起，而將三相繞組首端分別接入三相交流電源，即將D1、D2、D3分別接入A、B、C相電源，如圖(2)所示。

而三角形接法則是將第一相繞組的首端D 1與第三相繞組的末端D6相連接，再接入一相電源；第二相繞組的 首端D2與第一相繞組的末端D4相連接，再接入第二相電源；第三相繞組的首端D3與第 二相繞組的末端D5相連接，再接入第三相電源。即在接線板上將接線柱D1和D6、D2和D4、D3和D5分別用銅片連接起來，再分別接入三相電源，如圖(3)所示。

一臺電動機是接成星形還是接成三角形，應視廠家規定而進行，可以從電動機銘牌上查到。

大蘭電機小編提醒大家三相定子繞組的首末端是生產廠家事先設定好的，絕不可任意顛倒，但可將三相繞組的首末端一起顛倒，例如將三相繞組的末端D4、D5、D6倒過來作為首端，而將D1、D2、D3作為末端，但絕不可單獨將一相繞組的首末端顛倒，否則將產生接線錯誤。如果接線盒中發生接線錯誤，或者繞組首末端弄錯，輕則電動機不能正常起動，長時間通電造成啟動電流過大，電動機發熱嚴重，影響壽命，重則燒毀電動機繞組，或造成電源短路。
