油泵電機缺相保護器接線圖
今天大蘭電機廠家告訴大家三相油泵電機的保護器是如何接線的。
三相油泵電機保護器由三相電流互感器、檢測、放大、延時、調整電路和執行繼電器組成。檢測電路檢測到電流互感器感應的電流缺相或大于設定值時，經放大器放大，使繼電器動作。繼電器觸頭串接于接觸器線圈供電回路中，繼電器動作后使接觸器斷電，起到保護電機作用。延時電路用于避開電機起動電流，其時長可調。調整電路用于根據被保護電機工作電流精確設置動作電流。

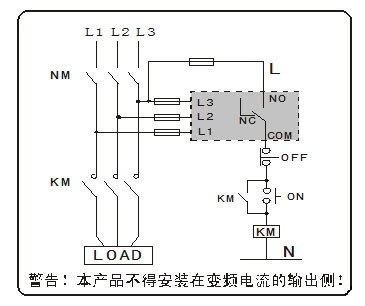

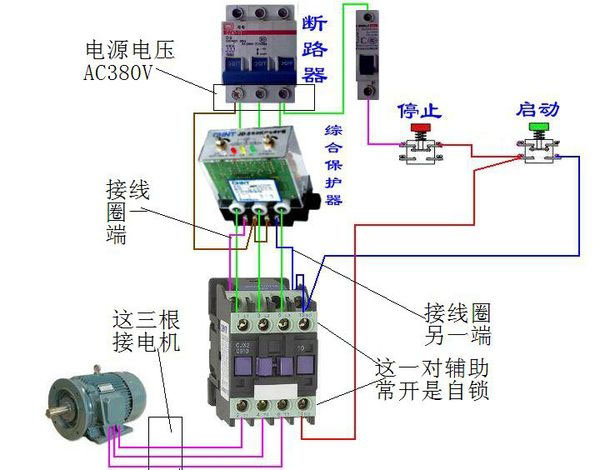

abc三相接到保護器相應端子，電機控制回路中串入保護器的常閉觸點。
編輯：大蘭油泵電機02-采購顧問
版權所有http:/f4078.cn(大蘭電機）轉載請注明出處
此文關鍵字：大蘭電機廠家|三相油泵電機|電機
