方法一：三角形連接測定法

步驟一：將萬用表置R×100擋，對三相異步電動機接線盒六根引出線，兩條兩條地分別進行測量，確定三相繞組。

具體方法是：將紅（或黑）表筆接其中一根引出線；黑（或紅）表筆依次接觸另外的五根引出線；通路（指偏轉較大，阻值較?。┑膬蓚€出線端為一相，并作好標記（建議以打結或涂色為識別標記）以便和后面的兩相作區分，以此類推將六條引出線分成三組。

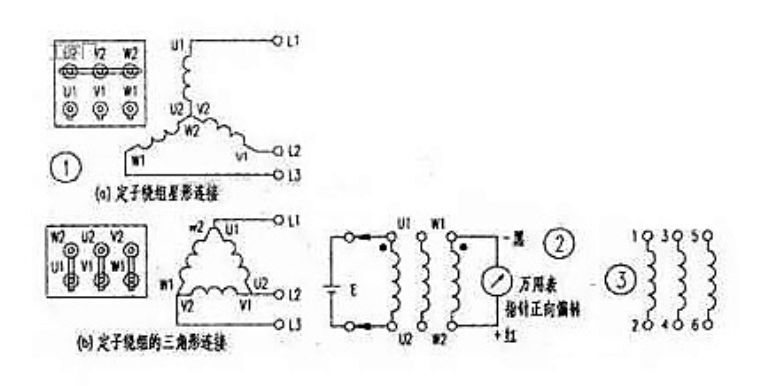

步驟二：將萬用表置電流微安擋，如下圖接線檢測確定兩相繞組的首尾端。

具體方法是：1、將萬用表置電流微安擋；2、萬用表紅、黑表筆接電動機其中一繞組的兩個端點；3、然后將電動機其他一相的兩個端點先后接觸干電池（或取出萬用表中的電池用作試驗）（9V或1.5V電池）的負極和正極；4、若萬用表指針正向偏轉，則電池正極所接線頭與萬用表負端（黑表筆）所接線頭為同名端；反之則電池負極所接線頭與萬用表負端（黑表筆）所接線頭為同名端；如下圖所示用黑電所標為首端（或尾端）即同名端。用同樣的方法，再判定另一相的首尾端。

方法二：星形連接測定法

步驟一：確定三次繞組（方法同上，注意每一相檢查出來之后均應作簡單而明確的標志；以便區分三相定子繞組）。

步驟二：星形連接確定三相繞組首端和尾端

具體方法：1、將萬用表置微安擋；2、將三相異步電動機三個繞組的各一端短接在一起接紅表筆，將另三端也接在一起，然后接到黑表筆；3、均速轉動電動機，觀察指針偏轉情況。4、若指針幾乎沒有偏轉，則各繞組所選的三根接在一起的線端即為同名端（如下圖所示）。否則應進行換線調整。

步驟三：換線規律：1、將三繞組分別標示首尾，并預定端號。2、將其中一組（假定為⑤-⑥端）繞組始終固定不變，作為基準。3、另外兩組中任意一組的首尾對掉后，按具體方法1-4判別。若仍有偏轉，則將另一組的首尾對掉，再按具體方法1-4判別，必定能判別出正確的同名端。
