Y系列交流電動機的安裝、起動及運行應注意的事項
一、安裝
①Y系列交流電動機可用聯軸器,正齒輪及皮帶輪傳動。
②對于功率及轉速較高的電動機應盡量避免采用皮帶傳動方式(對4千瓦以上的2極電動機和30千瓦以上的4極電動機不宜采用平皮帶傳動,如選用小皮帶輪,可擴大三角皮帶的傳動范圍)。如必須皮帶傳動的可建議采用間接方式,這樣可避免操作不慎造成斷軸。小功率電機皮帶傳動時也防止拉力過緊,謹防斷軸。雙軸伸電動機的風扇端,僅允許用聯軸器傳動。
③采用皮帶傳動時,要求電動機軸中心線應與負載中心線平行且皮帶中心線與軸中心線重直,采用聯軸器傳動時,電動機軸中心線與負載中心線必須重合。
④對于立式安裝的電動機軸伸除了用皮帶輪(或相當于普通皮帶輪負荷)外,不允許再加其他軸向負荷裝置。
⑤電動機的安裝地點應保證其良好的通風冷卻條件,電動機不宜用于日曬及雨淋場所,電動機通風口不應被塵土纖維阻塞,不然會導致通道阻塞以致于降低冷卻進風量。
⑥電動機必須安裝在牢靠、堅固且有一定剛度的基礎上,安裝面要平整,否則電動機運行不平穩,導致軸承損壞。接地牌位于出線盒內的專用位置上,并配有良好的接地線柱。H315、355電機機座上另有一處接地位置。
⑦請按照接線盒內接線圖或銘牌上接線圖正確接線,若需改變旋轉方向時,可將任何兩相電源線互換。
二、起動和運行
1、起動準備
①再次測量電動機的絕緣電阻
②檢查電動機緊固螺栓是否擰緊,軸承是否缺油。

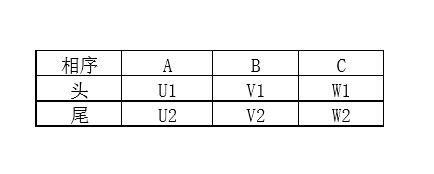

③電動機的接線是否符合要求,電動機是否可靠接地。電動機接線盒內接線板上有6個接線柱對應機內繞組引出線,接電源線對應相序,具體標記見下表。按電動機銘牌規定接法,接成△或Y。
④從軸伸端視之,電動機的轉向?yàn)轫槙r(shí)針,任意調換三相電源中兩相的相序,電動機則反向旋轉。檢查聯軸器的螺栓及銷子是否緊固,皮帶連接處是否良好,皮帶松緊是否合適,機組轉動是否靈活,有無卡住,竄動和不正常的聲音等。
⑤檢查熔斷器的額定電流是否符合要求,安裝是否牢固可靠。
⑥檢查起動裝置接線是否正確,起動裝置是否靈活,觸頭接觸是否良好,起動裝置是否可靠接地。
⑦電動機允許全壓或降壓起動,但應注意,全壓起動時約有5-7倍額定電流的起動電流,降壓起動時,轉矩與電壓平方成正比,當電網容量不足時,宜采用降壓起動,而當靜負載相當大時,建議用滿壓起動。
2、運行及其注意事項
①電動機起動后,應注意觀察電動機,傳動裝置,拖動設備及線路電壓和電流表,有異?,F(xiàn)象應立即停機,查明并排除故障后方能再次起動。
②當電源的頻率(電壓為額定)與銘牌上數值偏差超過1%或電壓(頻率為額定)偏差超過5%時,電動機不能保證連續輸出額定功率,連續工作的電動機不允許過載。
③電動機一般應裝有過熱保護、短路保護、斷路保護和零序多道保護裝置,可防止單道保護失靈。根據電動機銘牌上額定電流值調整保護裝置的整定值,整定值不應超過電機銘牌額定值。
④電源接通后,若電動機不轉應立即停機,以免燒壞電動機。按電動機的技術要求,限制電動機連續起動次數,空載運行一般不超過3-5次,電動機長期運行至熱狀態,停機后又起動,不得連續2-3次,時間間隔30秒,否則容易燒壞電動機。幾臺電動機合用一臺變壓器時,不能同時起動,應由大到小逐臺起動。
⑤電動機空載或負載運行時,不應有斷續的或異常的聲響或振動。軸承溫度不應超過95℃。
⑥當發生下列情況應立即停機處理:
a、發生人身觸電事故
b、電動機或起動裝置冒煙起火
c、電動機劇烈振動
d、電動機拖動設備損壞
e、電動機軸承劇烈發熱
f、電動機發生竄軸沖擊、掃撞、轉速突然下降,溫度迅速上升
g、電動機啟動時,有響聲不轉動,或轉速太低
