為確保重繞后的單相異步電動機的旋轉方向與原方向相同，在拆除舊繞組之前，應做好主、副繞組的出線及接線記錄。

在單相異步電動機中，罩極電動機是從主繞組引出兩根線連接電源。而其他分相單相異步電動機則至少有3根引線，即1根公共引出線，2根分別從主繞組和副繞組引出的線。具有調速繞組的單相異步電動機，則繞組引出線有多根。

目前，國產單相電機的3根引出線依其生產廠家不同，分以下3種情況：

①按常規，黑色線為公共端引出線，紅色線為主繞組引出線，綠色線則為副繞組引出線。

②用黑、白、綠3種顏色表示時，黑色線為公共端引出線，白色線為主繞組引出線，則綠色線為副繞組引出線。

③用紅、白、綠3種顏色表示時，紅色線為公共端引出線，白色線為主繞組引出線，而綠色線則為副繞組引出線。

為保證單相異步電動機不發生接線錯誤，接線前可用萬用表的低阻檔（×1）檢測任意兩根線間的電阻值。電阻值較大的兩根線分別為主繞組和副繞組的引出線，而其余的一根則為公共端引出線；之后再分別檢測公共端引出線與另外兩根引出線間的電阻值，其中電阻值小者為主繞組引出線，而電阻大者則為副繞組引出線。當單相異步電動機可正、反轉時，其主繞組與副繞組的電阻值基本相同，哪一根線為主繞組的引出線，則依電動機的轉向而定。

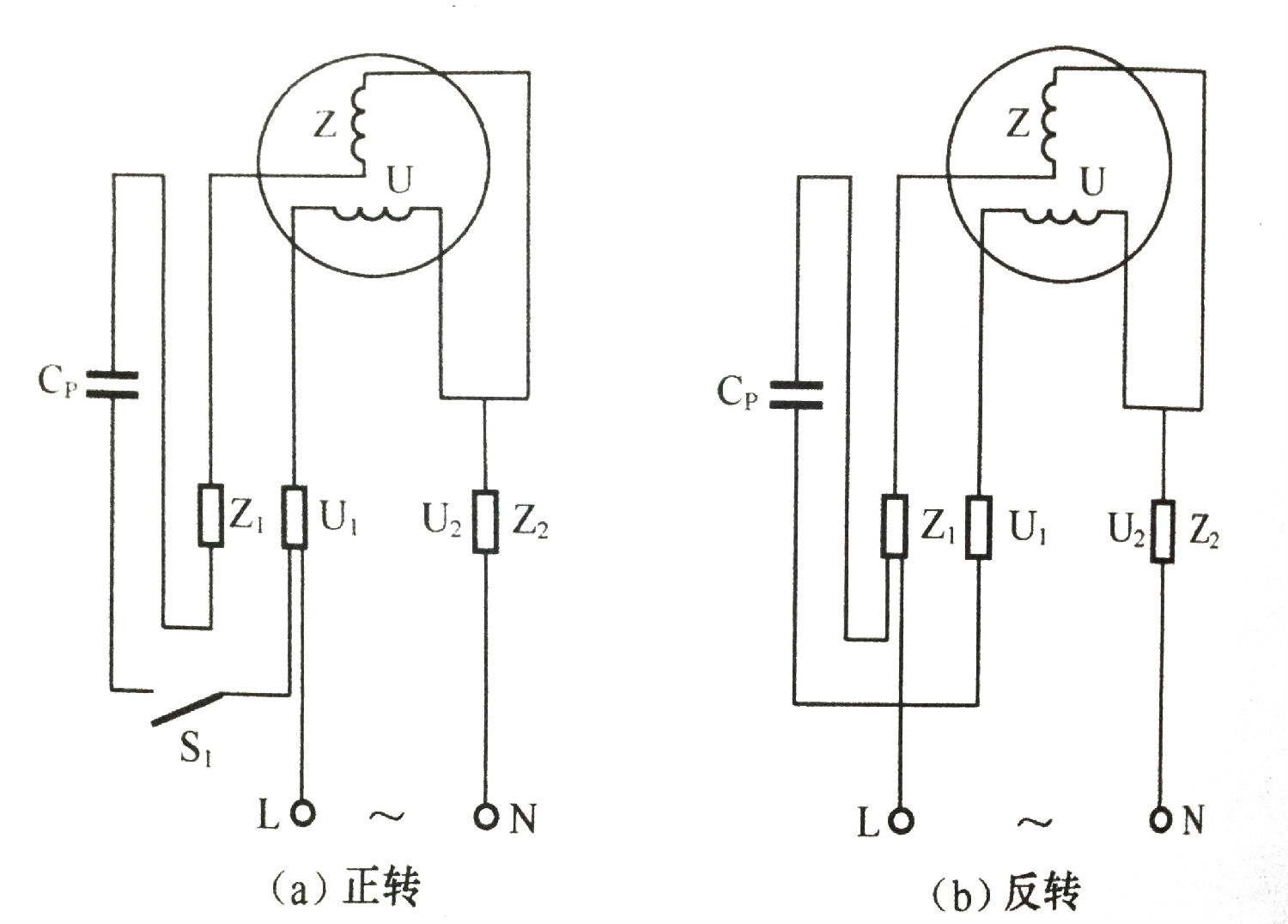

單相異步電動機的定子主繞組標志用U1、U2表示，副繞組用Z1、Z2表示，離心開關標志用S1、S2表示，如下圖所示

單相異步電動機正、反轉圖
