液壓電機在使用和維修過程中易發生下列這些接線錯誤：

①將△接法錯接成Y形接法

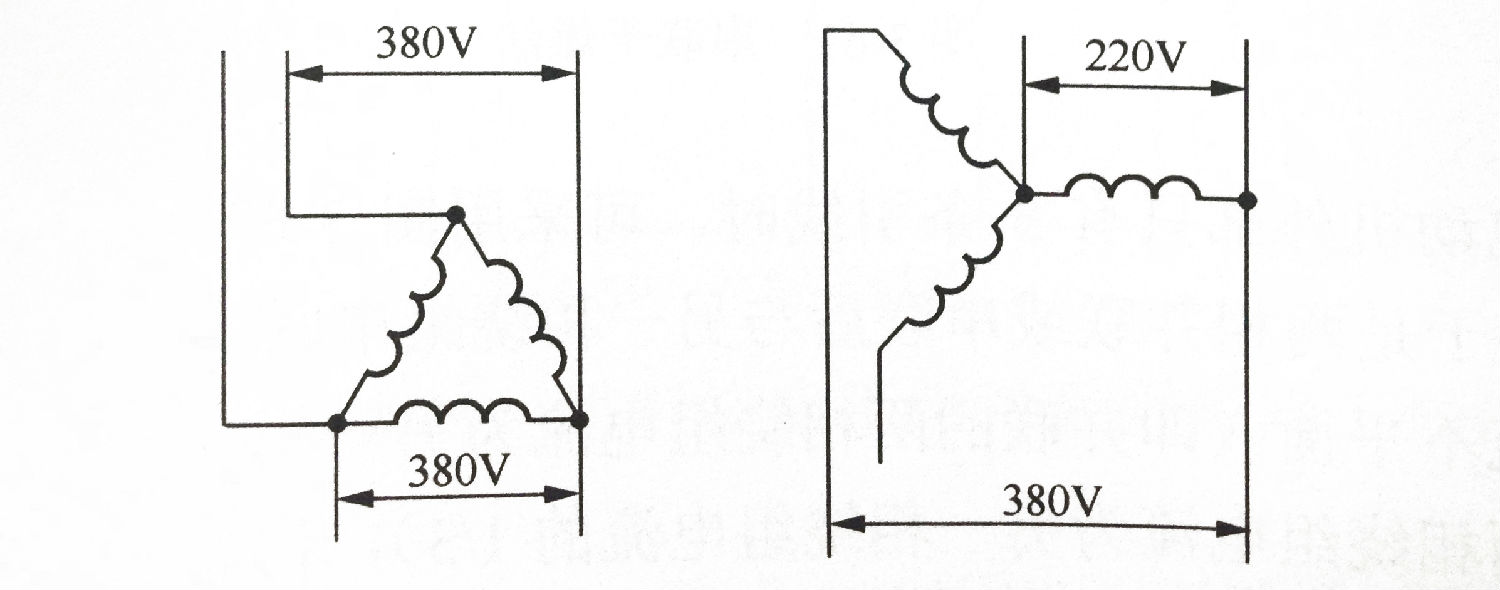

如下圖所示，將△接法錯接成Y形接法

此時，原來380V的線電壓變成220V相電壓，電動機在只有原電壓58%的電壓下進行低壓運行，啟動轉矩很小，一帶負載電流即迅速增加，甚至被迫停轉，屬于“大馬拉小車”?！鹘臃ǜ臑閅形接法后，極限允許負載在銘牌所示容量的33%～45%。若負載超過額定負載的1/2，不是熔體熔斷便是電動機繞組因過熱而燒毀。

②將Y形接法錯接成△形接法

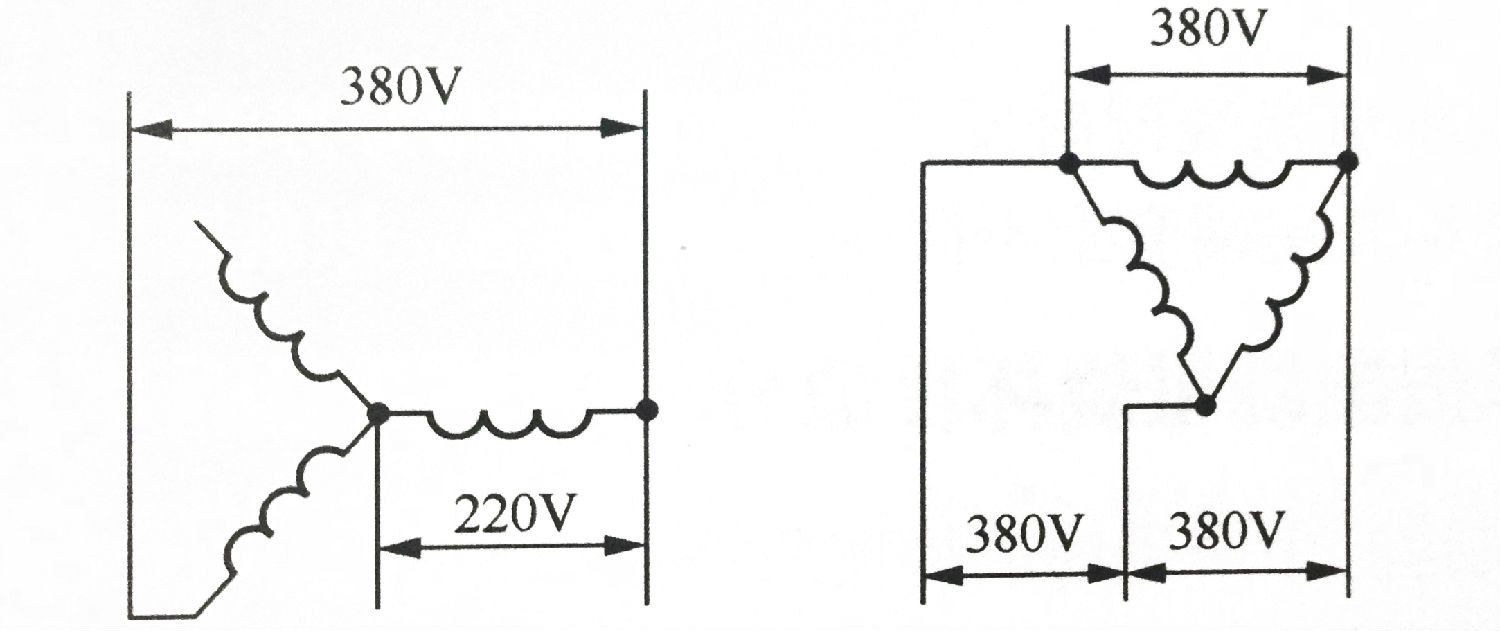

如下圖所示，將Y形接法錯接成△形接法

此時，原本220V的相電壓變成380V的線電壓，電動機繞組在√3倍的原電壓下運行，電流增大，繞組迅速過熱而燒毀。

③Y形接法中性點未并聯

采用Y形接法時，未將三相繞組的尾端連接在一起，則因三相電源不通造成油泵電機不能啟動。

④一相的首端與尾端接反

當電動機的6個抽頭中，有一相繞組的首端與尾端接顛倒，即接反，則因定子繞組建立的不是對稱旋轉磁場，電動機將產生強烈震動及沉悶的“嗡嗡”聲，或出現電動機不能啟動或轉速不能上升等現象，時間稍長繞組將燒毀。

⑤零線當作相線（火線）使用

在三相四線制供電系統中，誤將零線當作相線（火線）使用時，則電動機繞組中的電壓不是三相對稱電壓，電壓將因兩相繞組中的電流過大而異常發熱或燒毀。

油泵專用電機經重繞繞組檢測后，由于繞組端部接線復雜，在連接時稍有不慎，便會將極相組或個別線圈接錯，導致電動機不能啟動，或轉速不正常，三相電流不平衡及有異常聲響等故障。
