流量控制液壓系統與傳感控制液壓系統的操作性能主要表現在以下幾個方面，大蘭液壓來跟您具體分析：

1、執行啟動點

①普通多路滑閥的靜態特性表明，通過節流閥口的流量Qa不僅與操作手柄先導閥的行程(二次先導油壓Pi)有關，還與節流口的壓差ΔPLS=Pp-PLS有關，而且負荷壓力越大，主控閥的調速范圍越小。

②旁通流量控制和先導傳感控制的主控閥的閥芯，越過封油區進入調速區時受到軸向液動力的作用，而液動力與節流閥口壓差有關，此壓差隨負荷壓力的變換而改變，因此執行元件的啟動點不固定，而是隨負荷壓力變動，如下圖所示。

③負荷傳感控制的主控閥因?yàn)橛袎毫ρa(bǔ)償閥，節流閥口前后的壓差ΔPLS是不變的，因此執行元件的啟動點固定，不受負荷大小影響，操作性好。

2、操作者的手感

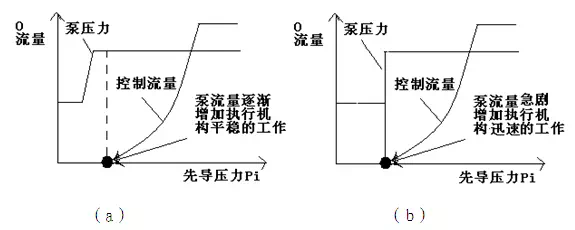

①如下圖所示

 旁通流量控制系統與先導傳感控制系統中，主泵流量是在泵壓升高后逐漸增加的，操作比較柔和。挖掘中碰到硬石頭時，負荷壓力增大，主控閥滑閥移動的阻力增大，先導手柄的輸出壓力，操作者有手感。

②在負荷傳感控制系統中，主控閥打開后，ΔPLS才會變小，泵壓急劇升高，操作性稍粗暴。由于主控閥節流口壓差ΔPLS恒定，負荷壓力的變化不會影響主閥芯的移動，操作者對土質的軟硬沒有手感。

3、直線行走能力

①旁通流量控制系統與先導傳感控制系統，直線行走性能好。在復合操作時，通過直線行走閥串通左右行走馬達進油路，來實現直線行走。即使在單獨操作行走時，雖然左右行走馬達分別由兩主泵供油，但通過微調兩個主泵的排量，可使左右行走馬達的進油流量差控制在±2%內。

②對于雙泵固定合流的負荷傳感控制系統，為改善直線行走性能，左右行走壓力補償閥用外部管路聯通，而且在行走壓力補償閥內設置有節流元件來確保行走轉向性能，直線行走的左右流量差約4%。

③在負荷傳感控制系統上，采用了直行PPC信號閥，用左右行走先導壓力差來開關直行合流閥，確保直線性能和轉向性能俱佳。

4、復合操作的適應性

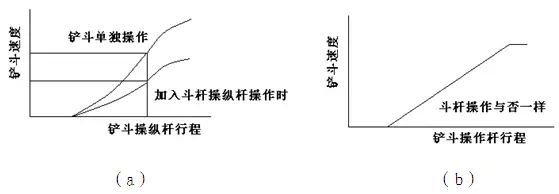

①對于旁通流量控制和先導傳感控制，在復合操作工作裝置時參看下圖

主泵供油總是優先流向負荷壓力較低的斗桿缸，不易保持操作的同步性，復合操作適應性差。

②負荷傳感控制系統有壓力補償閥，主控閥各閥芯節流閥口的壓差ΔPLS保持恒定。當兩個以上的工作裝置同時操作時，流量分配不受負荷壓力影響，操作自如，復合操作性能好。
