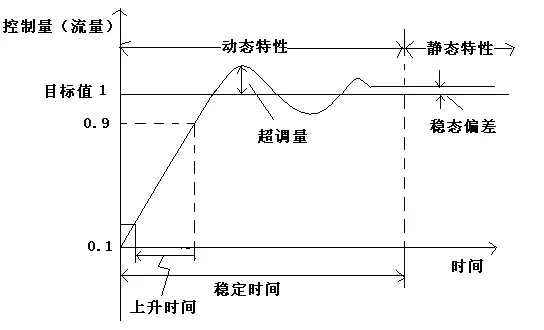

對于液壓系統的流量控制，可用下圖來分析液壓系統控制過程的特性：

1、控制量(流量)達到目標值的時間(響應時間)越短，動態響應就快。

2、控制過程中超調量(控制偏差)越小，穩定時間就短。

3、響應快、穩定時間短，就表明控制的動態特性好。

系統穩定之后，流量的實際值與目標值之差就是穩態偏差。穩態偏差小，表明靜態特性好，即系統穩定性好。

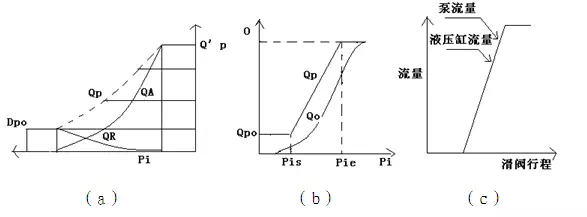

流量特性的比較看下圖：

1、從流量特性來看，在旁通流量控制和先導傳感控制系統中，當操作手柄中位時，主泵有備用流量，因此都比無備用流量的負荷傳感控制的動態響應快。

2、由于旁通流量控制的信號采集點位于主控閥的旁通油路末端，泵控滯后于閥控的延時較先導傳感控制長一些，所以動態響應較慢。

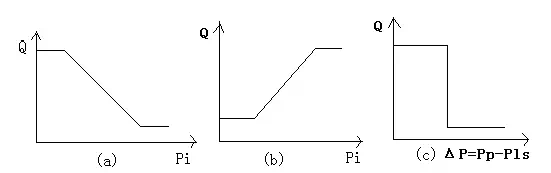

泵控特性的比較看下圖：

1、從泵控特性來看，無論旁通流量控制，還是先導傳感控制，控制壓力Pi與與流量Q的關系曲線都是有坡度的，不像負荷傳感控制中壓差ΔP與流量Q的關系曲線那樣陡變。

旁通流量控制和先導傳感控制的超調量比負荷傳感控制小，動態特性比負荷傳感控制好。

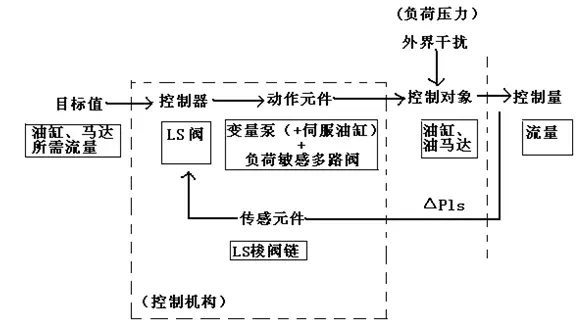

負荷傳感的閉環控制看下圖：

1、一般的旁通流量控制和先導傳感控制都是采用機-液結構實現比例控制，由于存在機械慣性，不可避免地存在靜態誤差，最終也會影響系統的控制性能。

2、負荷傳感控制系統具有較好的靜態特性，是因?yàn)閷?duì)流量采用了閉環控制。當負荷PLS增大，使發動機轉速n下降時，主泵流量Q會減小，主控閥節流前的壓力Pp隨之減小。于是，壓差ΔPLS(=Pp-PLS)將減小。主泵的LS閥調大主泵排量q，反之亦然。即使發動機轉速下降或上升，泵流量Q(=n*q)都相對穩定在目標值左右，流量Q的調節過程與發動機的轉速無關，也就是說，對于外界干擾(負荷變動)，因負荷傳感反饋信號ΔPLS的作用，負荷傳感控制系統具有很好的穩定性，增大了系統的剛度。
