欲重繞三相異步電動機繞組，在拆線前必須確定三相繞組的接法，尤其是電動機銘牌標志不清楚或遺失時，識別其實際接線更顯重要。具體識別方法如下：

1、三相電機每根電源線只與一個繞組相連接

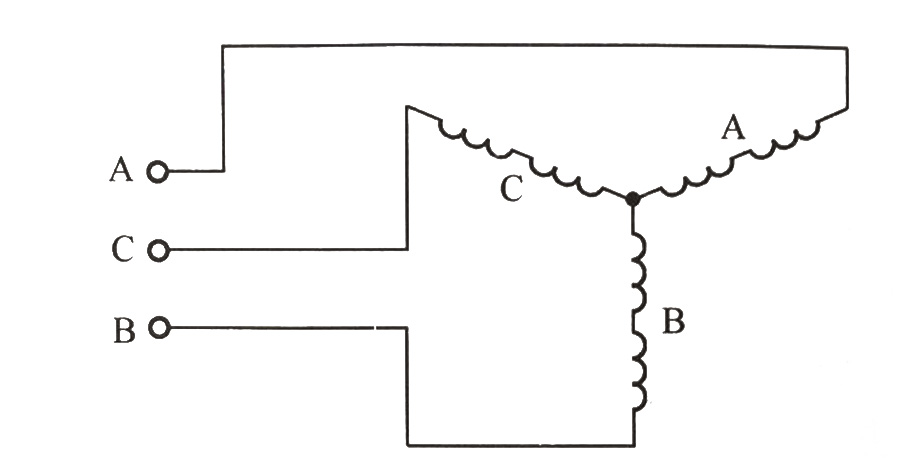

當每根電源線只與一個繞組相連接時，只能是一路Y形接法，如下圖所示。

一路Y形接法

2、每根電源線與兩個繞組相連接

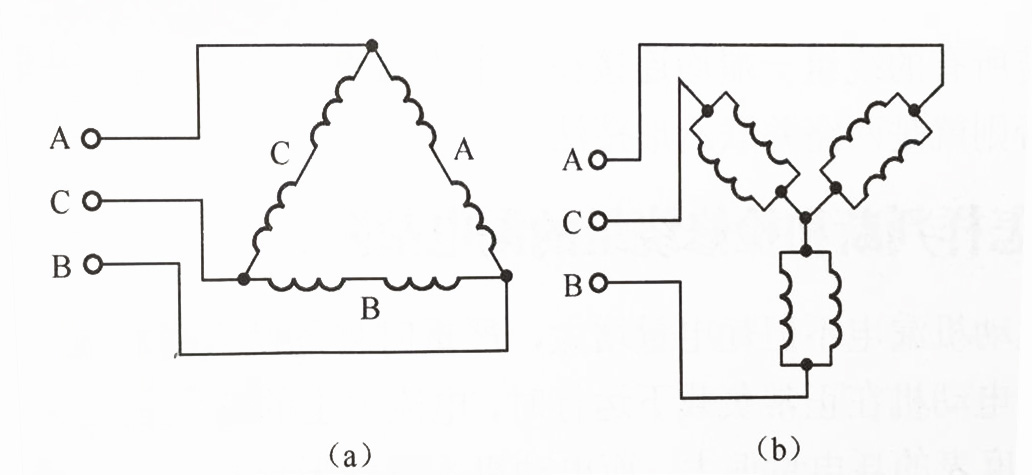

當每根電源線與兩個繞組相連接時，有可能是一路△形接法，也可能是兩路并聯Y形接法，如下圖所示。

電源線與兩個繞組連接

欲確定屬于哪一種接法，可找一下是否有將所有繞組連接在一起的中性點，或者將三相繞組連接在一起的兩個中性點，這兩種情況均屬于兩路并聯Y形接法，否則一定是一路△接法。

3、每根電源線與3個繞組相連接

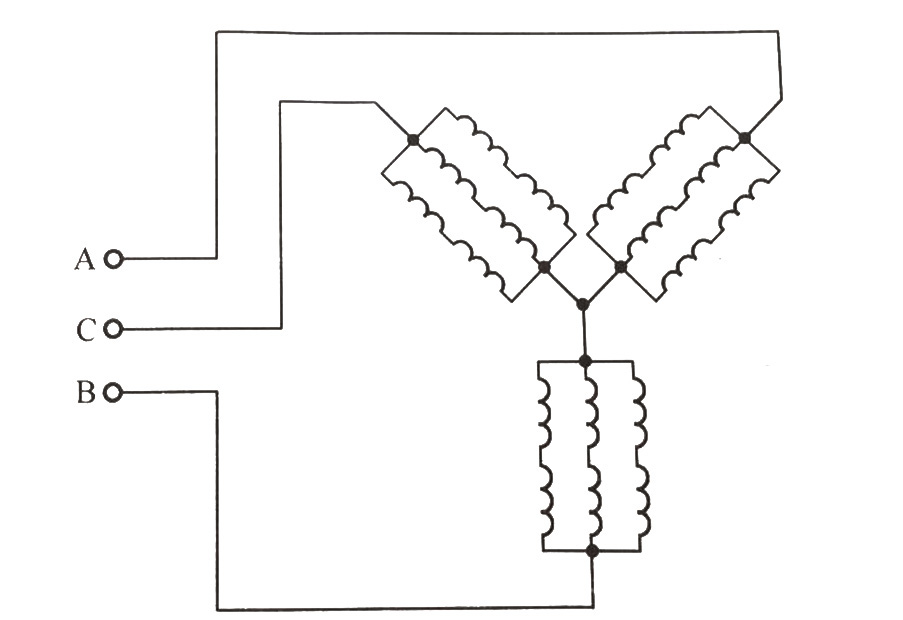

當每根電源線與3個繞組相連接時，一定是3路并聯Y形接法，如下圖所示。

3路并聯Y形接法

4、每根電源線與4個繞組相連接

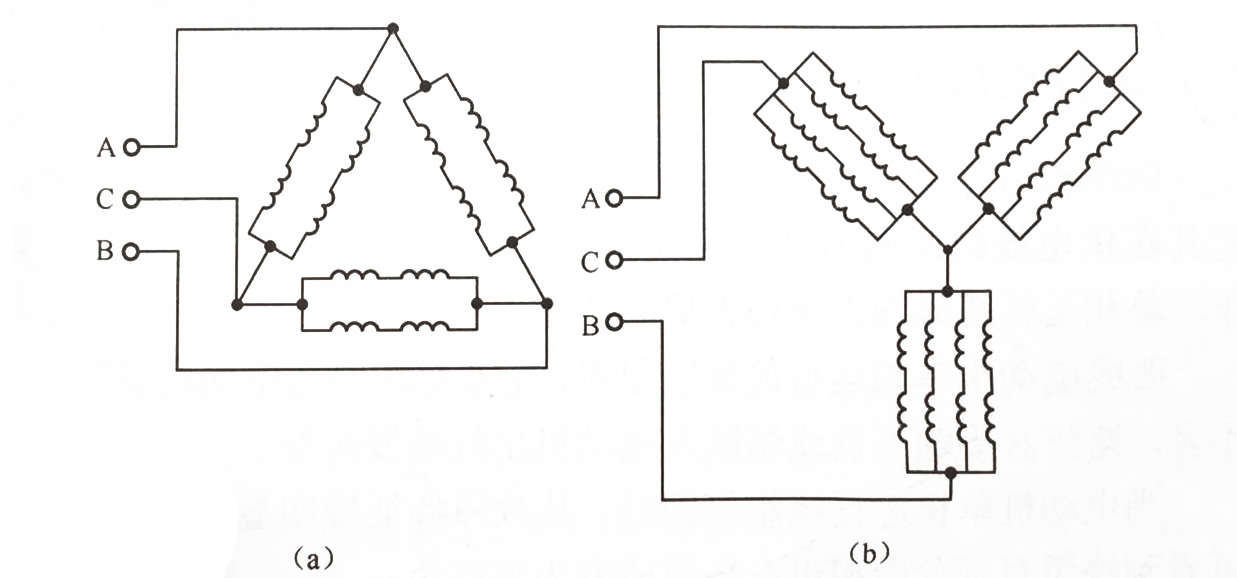

當每根電源線與4個繞組相連接時，可能是兩路并聯△形接法，亦可能是4路并聯Y形接法，如下圖所示。

電源線與4個繞組連接

若所有的繞組一端均連接在一個中性點上，便是4路并聯Y形接法，否則就是兩路并聯△形接法。
