液壓電機繞組內部接線錯誤是指極相組中一只或幾只線圈的頭/尾接錯或嵌反、極相組接反、一相繞組接反、多路并聯繞組支路接錯以及Y形、△形接法錯誤等。

液壓油泵電機繞組內部接線錯誤可采用以下幾種方法進行檢查：

1、指南針法

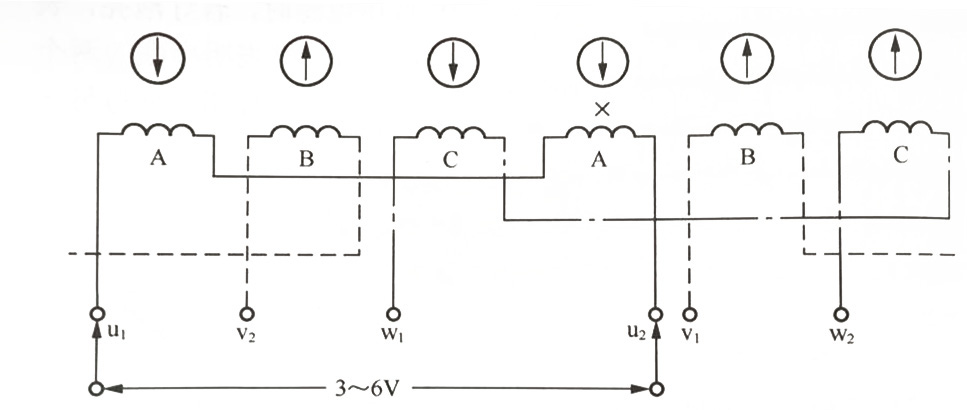

將3~6V的直流電（干電池或低壓整流器等）通入一相繞組，用指南針沿定子表明移動，如下圖所示。

指南針法

當繞組接線正確時，指南針每經過一個極相組其指向便會交替變化。若經過某一極相組時，指南針的指向不變，則表明該相組的線圈首、尾接反或嵌反。

2、滾珠法

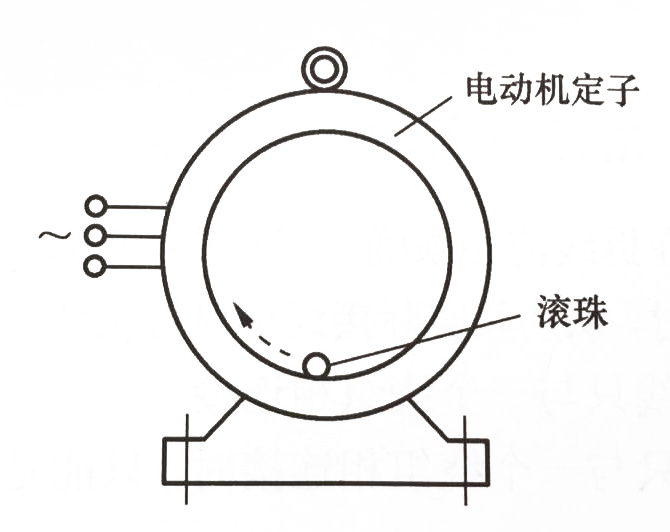

將電動機的轉子抽出，在定子鐵芯腔內放一顆滾珠，之后給定子繞組中通入三相電流，如下圖所示。

滾珠法

若繞組沒有接錯時，三相電流產生的旋轉磁場會使?jié)L珠沿著定子鐵芯內表面滾動；當繞組接反時，則磁場錯亂，滾珠便會不滾動或出現反轉。檢查時，通電時間不宜過長，以防燒壞定子繞組。

滾珠法雖能簡便地查出定子繞組有無接反或嵌反，但并不能確定是哪個極相組或線圈接錯。

3、轉向法

對于小型電動機，可采用轉向法檢查繞組內部接線是否有錯誤，如下圖所示。

轉向法

在每相中任取一個線端作為引出線接點，再將電源依次接至電動機任意兩個引出線端，觀察其轉動方向。若3次通電電動機的轉動方向均一致，表明三相繞組的首、尾接線正確；如果其中有2次反轉，則說明參與2次反轉的那相繞組接反了。例如，第一次接A相與B相，第二次接B相與C相，2次都反轉，則表明B相繞組接反，將該相繞組兩接線端對調即可。
