三相異步電動機正常運轉后，按停止按鈕卻停不了，問題到底出在哪兒呢？今天大蘭電機廠家就針對此問題給大家做個簡單的講解。

要弄清這個問題，先看下圖：

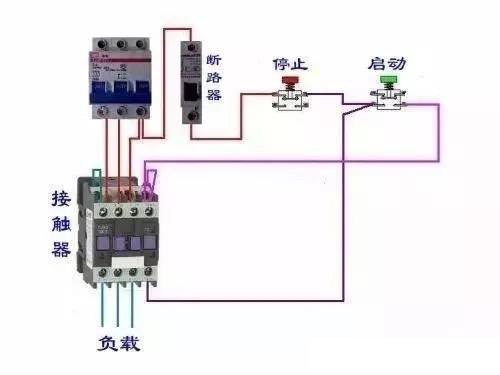

實物接線圖

由上圖可知，電機負載運行由主電路和控制電路兩部分組成。

主電路由主斷路器、接觸器主觸點、電機負載等組成?？刂齐娐酚煞?jǐn)嗦菲?、停止按鈕、啟動按鈕、接觸器輔助常開觸點、電磁線圈等組成。

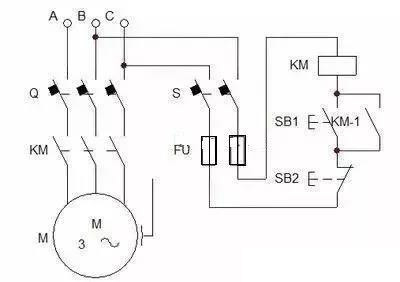

電路圖

一般地，需要電機運行時，先合上主斷路器、分?jǐn)嗦菲?，?dāng)按下啟動按鈕時，控制電路回路通路，接觸器電磁線圈得電吸合，接觸器主觸點吸合，電機接通電源開始運行。同時接觸器輔助常開觸點閉合，松開啟動按鈕后，三相異步電動機繼續運轉。

需要電動機停止運行時，按下停止按鈕，控制回路開路，接觸器電磁線圈失電，接觸器主觸點脫開，主電路開路并切斷電源輸入，電機停止運行。

從三相異步電動機運行與停止運行過程可以看出，接觸器在此過程中起到很關鍵的作用，即:電機運行時，接觸器的主觸點是閉合的。電機停轉時，接觸器主觸點是斷開的。

那么能否就此判斷，按下停止按鈕后電機不停止運轉，就是接觸器出現故障呢?不能。

要確定是不是接觸器故障還得繼續檢查。檢查方法如下：

一、查接觸器電磁線圈是否帶電并吸合

方法：用萬用表檢測接觸器線圈兩端電壓是否正常，是否正常吸合。若是，那么停止按鈕有故障，按鈕不能正常斷開。若不是，那么接觸器有故障，接觸器觸點粘連不能正常分?jǐn)嘀麟娫础?/p>

二、查接觸器主觸點是否粘連

方法：斷開主斷路器，切斷主電源。用萬用表檢測接觸器主觸點的通斷情況。如接觸器主觸點是斷開的，那么停止按鈕有故障，按鈕觸點不能正常分?jǐn)唷Ｈ缃佑|器主觸點是閉合的，那么接觸器有故障，主觸點粘連。
