液壓電機定子繞組短路是指繞組的線圈導線絕緣損壞，使不應該相通的線匝直接接觸，構成一個低阻抗環路。繞組一旦短路，立即造成定子的磁場分布不均勻，三相電流不平衡，使液壓油泵電機的震動及噪聲加劇，嚴重時液壓電機不能啟動，短路電流將導致線圈迅速發熱，甚至燒毀。根據這些故障現象?？膳袛嘁簤弘姍C(jī)的定子繞組存在短路故障。

油泵電機定子繞組短路故障主要分為：相間短路——兩相繞組之間短路、匝間短路——同一只線圈內導線之間短路、極相組短路——同一個極相組的兩根引出線間或線圈間短路（這種比較少見）。

油泵電機定子繞組發生短路故障的原因如下：

①檢修或安裝時操作不慎，使繞組絕緣擦破碰殼，或因運轉中發熱、震動、受潮等原因?qū)е妈F芯槽口處繞組絕緣老化被電壓擊穿而造成繞組對地短路。

②繞組端部相間絕緣沒墊好、繞組間接線套管沒套好、引出線套管沒套好或?qū)娱g絕緣沒墊好，造成相間短路。

③電源電壓過高、三相異步電動機電流過大，線圈端部碰傷、繞組受潮絕緣老化或繞制時導線絕緣擦破而造成匝間短路。

油泵專用電機短路故障可以從下面幾種方法進行判斷：

①觀察法

繞組一旦發生短路故障，短路的繞組往往被燒毀，短路點附近的絕緣被烤焦，電動機發熱或冒煙，熔體熔斷。根據上述繞組短路產生的故障現象，可拆開電動機檢查有無燒焦、燒斷痕跡。若未發現這些跡象，則短路可能發生在槽內。

②通電加熱法

在缺乏測量?jī)x表的情況下，可讓電動機空載運行20min，若發現異常應立即停車，之后迅速將其拆卸，用收觸摸繞組各部，若有一個或一組線圈過熱，則表明這部分線圈短路。另外，也可檢查線圈端部絕緣是否變脆來確定短路線圈。

③直流電阻法

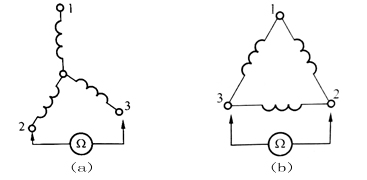

當繞組短路情況比較嚴重時，可用電橋測量各相繞組的直流電阻，電阻值較小的繞組即為短路繞組，通常阻值偏差不超過5%視為正常。為使測量方便及準確，一般是測量?jī)上啻?lián)后的電阻，如圖中所示，再按下式計算各相電阻：R₃=（R_1-3+R_2-3-R_1-2）/2 ， R₁=R_1-3-R_3，R₂=R_1-2-R_1。

若電動機繞組為△形接法，應拆開一個連接點在進行測量，如下圖中所示。

④電壓法

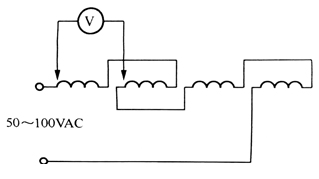

將一相繞組各極相組連接的絕緣套管剝開，在該相繞組中通入50～100V低壓交流電貨12～36V直流電，用電壓表測量每組極相組的電壓，讀數較小的一組即為短路繞組，如下圖所示。

為進一步確定是哪一只線圈短路，可將低壓電源改接在極相組的兩端，然后再電壓表上連接兩根套有絕緣的插針，分別刺入每只線圈的兩端，其中測得電壓最低的線圈即為短路線圈。

⑤短路偵察器法

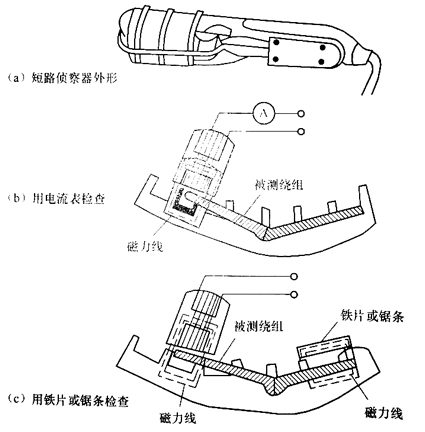

它是檢查繞組是否短路最簡單有效的方法，如下圖所示。

將偵察器放在定子鐵芯中欲檢查的線圈邊的槽口上，給短路偵察器通入交流電，這時短路偵察器與定子鐵芯構成一個磁回路，短路偵察器的線圈相當于變壓器的初級繞組，而被檢測的繞組則相當于變壓器的次級繞組。當被檢查的繞組短路時，串于短路偵察器回路中的電流表讀數就大；或放在被檢查繞組另一邊槽口上的薄鐵片被吸引而產生震動，發出“吱吱”聲。
