當液壓電機的三相繞組外部接線發生錯誤或個別線圈或極相組嵌反，電動機啟動時因繞組中流過的電流方向相反，將使磁動勢與電抗不平衡，會導致電動機震動、噪聲過大。而三相電流嚴重不平衡時，則電動機將過熱，轉速降低，甚至造成電動機無法轉動、熔絲熔斷等。

油泵電機繞組外部接線錯誤有以下兩種情況：

1、一相接反

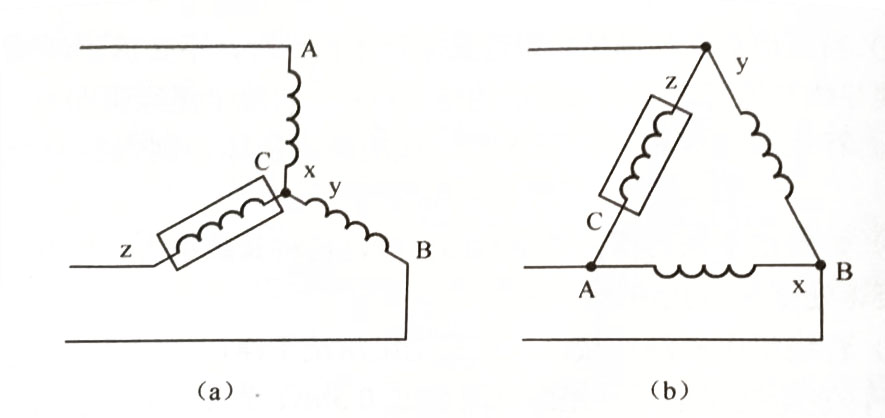

在三相繞組中，若一相繞組頭、尾互換，便形成一相接反，如下圖所示。

一相接反

當一相繞組接反時，相當于定子繞組加上不對稱的三相電壓，使啟動轉矩明顯下降，此時稍加負載或電源電壓降低，電動機便不能啟動或運轉，三相空載電流明顯不等，比正常值大得多，電動機震動嚴重，電磁噪聲過大，即使電動機是空載運行，也會嚴重過熱。因此，一旦發現繞組一相接反，必須立即停車檢修。

一相接反時，可采用以下方法檢查：

①萬用表檢查法。

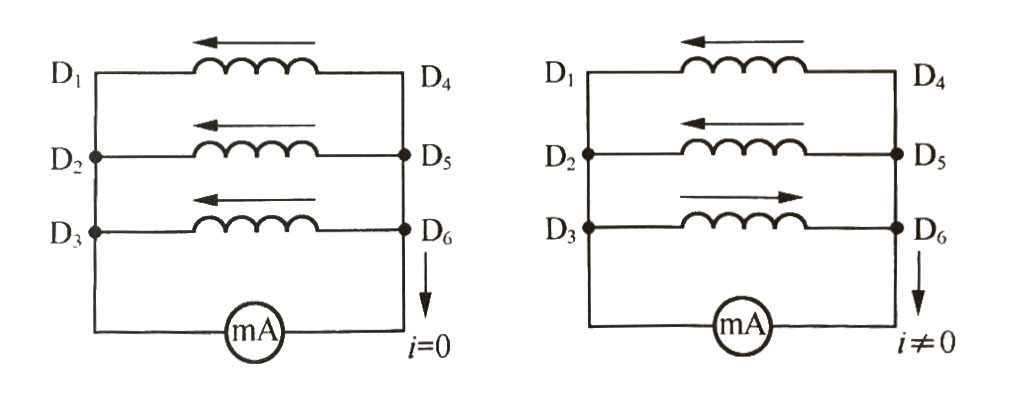

萬用表檢查法如下圖所示。

萬用表檢查一相接反

選擇萬用表的毫安檔，轉動電動機轉子，若此時萬用表的指針不動，表明繞組的首、尾連接正確；如果萬用表的指針擺動，則表明某一相繞組的首、尾接錯，可逐相調換繞組的首、尾試之，即可找出接反的一相。

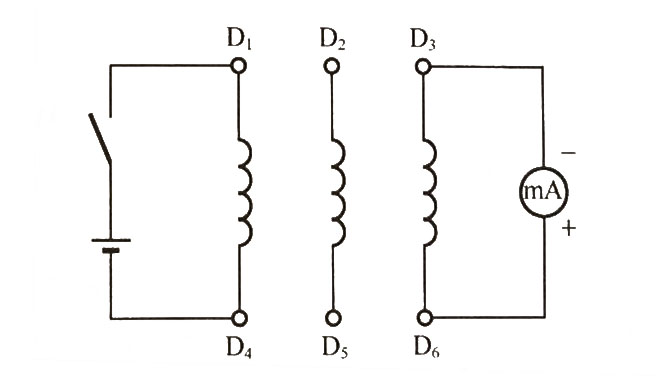

也可用干電池及萬用表的毫安檔，按下圖所示方法檢查繞組首、尾是否接反。

用干電池與萬用表檢查一相接反

在電源開關接通的瞬間，若萬用表指針擺向大于零的一邊，則電池正極所接的一端，與萬用表負端所接的一端為同名端；如果萬用表的指針?lè)聪驍[動，則電池正極所接的一端，與萬用表正端所接的一端為同名端。之后，再將萬用表接至另一繞組，即可確定三相繞組的同名端，依此找出接反的一相。

②燈泡檢查法。

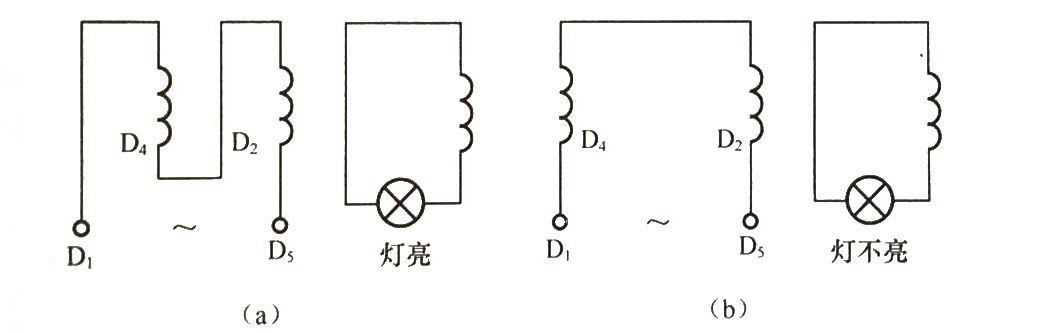

利用燈泡檢查三相繞組同名端時，應先用萬用表查出同一繞組的兩個線端，之后將其中任意兩個繞組串聯起來，另一繞組接上36V或220V燈泡，如下圖所示。

用燈泡檢查繞組同名端

當串聯的兩個繞組通入36V或220V低壓電源時，若燈泡亮，表明串聯的兩個繞組是異名端相連；如果燈泡不亮，則表明串聯的兩個繞組是同名端相連。判定兩相繞組首、尾端后，予以標明，再與另一繞組串聯試之，即可確定該繞組的同名端。

2、Y形與△形接法錯誤

當將Y形接法的三相繞組錯接成△形接法時，則每相電壓將增至額定值的√3倍，會導致鐵芯嚴重過熱，定子電流過大，而將電動機繞組燒毀；反之，若將△形接法的三相繞組錯接成Y形接法，則每相繞組所加的電壓只有額定電壓的1/√3，會使電動機啟動轉矩嚴重下降，當滿載或重載運行時，定子與轉子電流劇增，將導致三相繞組過熱而燒毀。除此，在Y形接線中，若未將三相繞組的尾端D4、D5、D6連接在一起，即使合上電源開關，電動機也不能啟動，因Y形接線的中性點沒有并聯，三相電源不通。

在三相四線制供電系統中，若錯將零線當作火線（相線）使用，電動機三相繞組為不對稱三相電壓，電動機繞組將因兩相電流過大而異常發熱或燒毀。

由上述可見，一旦繞組接線錯誤，輕則會使電動機工作不正常，嚴重時則可能燒毀電動機。

因此，大蘭電機在此提醒大家，在使用、維修時，必須確保電動機三相繞組外部接線正確。
